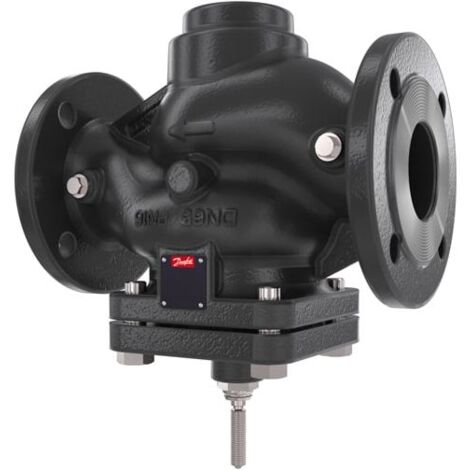

Danfoss Durchgangsventil VFG22 DN 125 Kvs 250, PN 40, GS-C 25, mit Flansch

Danfoss Durchgangsventil VFG22 DN 125 Kvs 250, PN 40, GS-C 25, mit Flansch

Das Danfoss Durchgangsventil VFG22 DN 125 ist ein druckentlastetes Schließventil, das speziell für den Einsatz in Heiz- und Kühlkreisläufen konzipiert wurde. Es zeichnet sich durch seine kompakte Bauform und die metallisch dichtende Kegelkonstruktion aus. Das Ventil ist für Medien wie Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 Prozent geeignet und findet typischerweise in Fernwärmeanwendungen Verwendung.

Welche Funktionen bietet das Danfoss VFG22 Durchgangsventil?

Das Danfoss VFG22 fungiert als Regler ohne Hilfsenergie und ist als Schließventil druckentlastet ausgeführt. Der metallisch dichtende Kegel sorgt für eine zuverlässige Funktion. Eine formschlüssige Verbindung ermöglicht die direkte Umsetzung von Stellimpulsen, was eine präzise Regelung sicherstellt. Die Einbaulage des Ventils ist beliebig wählbar, was die Flexibilität bei der Installation erhöht.

Für welche Medien und Temperaturbereiche ist das Ventil ausgelegt?

Das Durchgangsventil ist für den Einsatz mit Heiz- und Kühlwasser geeignet, wobei ein Glykolanteil von bis zu 30 Prozent toleriert wird. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Dies macht das Ventil zu einer vielseitigen Komponente für verschiedene thermische Anwendungen.

Aus welchen Materialien besteht das Danfoss VFG22?

Das Ventilgehäuse des Danfoss VFG22 ist aus robustem Stahlguss GP240GH (GS-C 25) gefertigt, was eine hohe Beständigkeit sicherstellt. Der Ventilkegel und der Ventilsitz bestehen aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305, was die Langlebigkeit und Zuverlässigkeit des Ventils unter Druckbedingungen unterstützt.

Wie erfolgt der Anschluss und welche Regelcharakteristik besitzt das Ventil?

Der Anschluss des Ventils erfolgt über Flansche nach DIN EN1092-1. Der Kvs-Wert des Ventils ist variabel und kann durch eine austauschbare Innengarnitur angepasst werden. Die Ventilkennlinie ist als SPLIT (geteilt linear) ausgeführt, was bedeutet, dass sie im Bereich von 0-30% linear und von 30-100% logarithmisch verläuft. Dies ermöglicht eine feine Abstimmung der Regelung über den gesamten Arbeitsbereich.

Technische Daten

• Nennweite DN: 125
• Kvs-Wert: 250 m³/h
• Nenndruck PN: 40
• Max. Differenzdruck in geöffneter Stellung: 15 bar
• Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C 25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN EN1092-1

Das Danfoss Durchgangsventil VFG22 DN 125 mit einem Kvs-Wert von 250 m³/h und einem Nenndruck von PN 40 stellt eine robuste und flexible Lösung für anspruchsvolle Heiz- und Kühlkreisläufe dar. Die hochwertige Materialauswahl und die präzise Regelcharakteristik machen es zu einer zuverlässigen Komponente in der Haustechnik, insbesondere im Bereich der Fernwärme.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5517
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 40
• Druckstufe Flansch: PN 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 250
• Nenndurchmesser Anschluss 1: DN 125
• Max. Differenzdruck in geöffneter Stellung: 15
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
