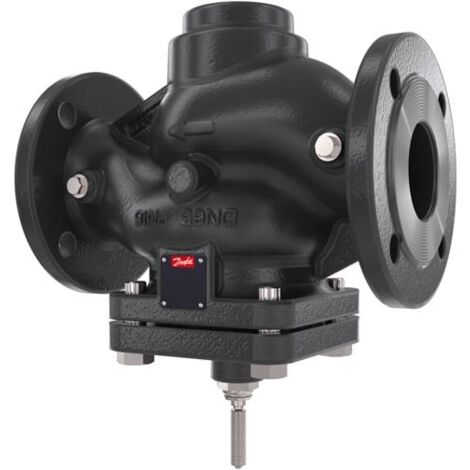

Danfoss Durchgangsventil VFG22 DN 150 Kvs 380, PN 25, GGG-40,3, mit Flansch

Danfoss Durchgangsventil VFG22 DN 150 Kvs 380, PN 25, GGG-40,3, mit Flansch

Das Danfoss Durchgangsventil VFG22 DN 150 ist ein druckentlastetes Schließventil, das als Regler ohne Hilfsenergie dient. Es ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und zeichnet sich durch eine kompakte Bauform sowie Flanschanschlüsse nach DIN EN1092-1 aus. Mit einem Nenndruck von PN 25 und einem Kvs-Wert von 380 m³/h bietet es eine zuverlässige Lösung für diverse Anwendungen.

Wie ist das Danfoss Durchgangsventil VFG22 konstruiert?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400 (GGG-40.3). Der Ventilkegel und der Ventilsitz sind aus Edelstahl (Werkstoffnummer 1.4021) gefertigt, was eine metallisch dichte Funktion ermöglicht. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl (Werkstoffnummer 1.4305). Die Einbaulage des Ventils ist beliebig, was eine flexible Installation erlaubt.

Welche Funktionalitäten bietet das Ventil?

Das VFG22 arbeitet als Regler ohne externe Energiezufuhr und verfügt über einen metallisch dichtenden Kegel. Eine formschlüssige Verbindung stellt die direkte Umsetzung von Stellimpulsen sicher. Der Kvs-Wert von 380 m³/h ist durch eine austauschbare Innengarnitur variabel anpassbar, um unterschiedlichen Durchflussanforderungen gerecht zu werden.

Welche Ventilkennlinie hat das VFG22?

Das Ventil besitzt eine SPLIT-Ventilkennlinie. Diese verläuft im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch, was eine präzise Regelung des Durchflusses über den gesamten Einstellbereich ermöglicht.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % ausgelegt. Der zulässige Temperaturbereich liegt zwischen 2 °C und 150 °C.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 380 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck in geöffneter Stellung: 12 bar
• Temperaturbereich: 2 bis 150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400 (GGG-40.3)
• Werkstoff Ventilkegel und Ventilsitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Kammerentlastung Edelstahl W.-Nr. 1.4305
• Anschluss: Flansch nach DIN EN1092-1
• Medien: Heiz- und Kühlwasser bis 30 % Glykol

Das Danfoss Durchgangsventil VFG22 DN 150 bietet eine zuverlässige und flexible Lösung für die Regelung von Heiz- und Kühlwasserströmen. Mit seinem Kvs-Wert von 380 m³/h, der druckentlasteten Konstruktion und der robusten Materialauswahl ist es für anspruchsvolle Anwendungen im Heizungs- und Kühlbereich geeignet und ermöglicht eine präzise Durchflusssteuerung.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5511
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 380
• Nenndurchmesser Anschluss 1: DN 150
• Max. Differenzdruck in geöffneter Stellung: 12
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
