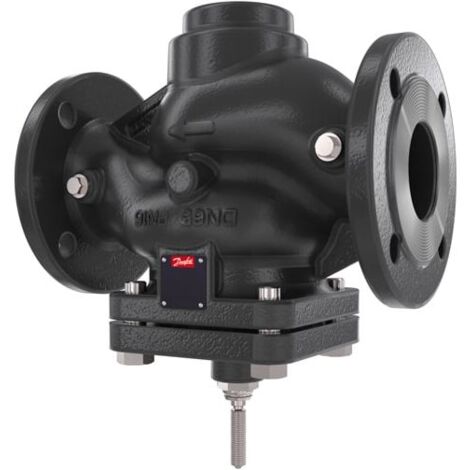

Danfoss Durchgangsventil VFG22 DN 65 Kvs 60, PN 40, GS-C 25, mit Flansch

Danfoss Durchgangsventil VFG22 DN 65 Kvs 60, PN 40, GS-C 25, mit Flansch

Das Danfoss Durchgangsventil VFG22 DN 65 aus der Virtus Serie ist ein robustes Schließventil, das ohne Hilfsenergie als Regler eingesetzt werden kann. Es ist für den Einsatz in Heiz- und Kühlsystemen mit Wasser und bis zu 30 % Glykolanteil konzipiert. Mit einer Nennweite von DN 65, einem Nenndruck von PN 40 und einem Kvs-Wert von 60 m³/h eignet sich dieses Ventil für anspruchsvolle Anwendungen. Der Flanschanschluss erfolgt gemäß DIN EN 1092-1.

Welche Funktionen bietet das Danfoss Durchgangsventil VFG22?

Das Danfoss Durchgangsventil VFG22 fungiert als Regler ohne Hilfsenergie und als druckentlastetes Schließventil. Es verfügt über einen metallisch dichtenden Kegel, der eine zuverlässige Funktion ermöglicht. Die kompakte Bauform und die beliebige Einbaulage bieten flexible Installationsmöglichkeiten. Eine formschlüssige Verbindung unterstützt die direkte Umsetzung von Stellimpulsen.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser vorgesehen, das einen Glykolanteil von bis zu 30 % aufweisen darf. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, was eine breite Anwendungspalette abdeckt.

Welche Materialien werden für das Danfoss Durchgangsventil VFG22 verwendet?

Das Ventilgehäuse besteht aus hochwertigem Stahlguss GP240GH (GS-C 25), was eine hohe Beständigkeit und Langlebigkeit bietet. Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305, was zur Gesamtfunktionalität des Ventils beiträgt.

Welche technischen Merkmale zeichnen das Ventil aus?

Der Kvs-Wert des Ventils ist durch eine austauschbare Innengarnitur variabel anpassbar. Die Ventilkennlinie ist als SPLIT-Kennlinie ausgeführt, die im Bereich von 0-30 % linear und von 30-100 % logarithmisch verläuft. Dies ermöglicht eine präzise Regelung. Der Anschluss erfolgt über Flansche nach DIN EN 1092-1, was eine standardisierte und sichere Verbindung sicherstellt. Für die Installation oder Wartung sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 60 m³/h
• Nenndruck: PN 40
• Max. Differenzdruck: 20 bar
• Temperaturbereich: 2 bis 150 °C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C 25)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Kammerentlastung Edelstahl W.-Nr. 1.4305
• Anschluss: Flansch nach DIN EN 1092-1

Das Danfoss Durchgangsventil VFG22 bietet eine zuverlässige Lösung für die Regelung von Heiz- und Kühlwasser in verschiedenen Anlagen. Mit seiner robusten Bauweise aus Stahlguss und Edelstahl, der präzisen SPLIT-Ventilkennlinie und einem Nenndruck von PN 40 sowie einem Kvs-Wert von 60 m³/h ist es für anspruchsvolle Betriebsbedingungen ausgelegt und ermöglicht eine effiziente Steuerung ohne externe Hilfsenergie.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5514
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 40
• Druckstufe Flansch: PN 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 60
• Nenndurchmesser Anschluss 1: DN 65
• Max. Differenzdruck in geöffneter Stellung: 20
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
