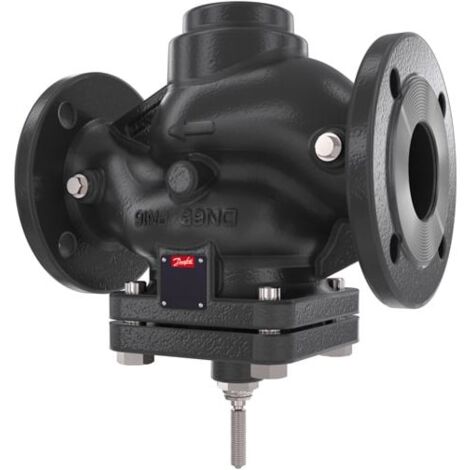

Danfoss Durchgangsventil VFG22 DN 80 Kvs 80, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFG22 DN 80 Kvs 80, PN 16, GG-25, mit Flansch

Der Danfoss Durchgangsventil VFG22 DN 80 ist ein robustes Regulierventil für Heizwasseranwendungen mit einem Kvs-Wert von 80 m³/h und einem Nenndruck von PN 16. Das Ventil eignet sich für den Einsatz in Heizsystemen und ist für Medien mit bis zu 30 % Glykolanteil ausgelegt. Die kompakte Bauform und die metallisch dichtende Kegeltechnik ermöglichen eine zuverlässige Regelung ohne Hilfsenergie.

Wie ist das Danfoss Durchgangsventil VFG22 konstruiert?

Das Ventilgehäuse besteht aus hochwertigem Grauguss (Werkstoffgüte GG-25, EN-GJL-250), der Ventilkegel und der Ventilsitz sind aus Edelstahl gefertigt (Werkstoffnummer 1.4021). Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl (Werkstoffnummer 1.4305). Die Einbaulage ist beliebig, was eine flexible Installation ermöglicht.

Welche Anschluss- und Druckeigenschaften hat das Ventil?

Das Durchgangsventil verfügt über Flanschanschlüsse nach DIN EN 1092-1 mit einem Nenndurchmesser von DN 80. Die Druckstufe beträgt PN 16, der maximale Differenzdruck in geöffneter Stellung liegt bei 16 bar. Das Ventil ist für den Einsatz in Heizsystemen ausgelegt, eine Nutzung für Kühlanwendungen ist nicht vorgesehen.

Wie funktioniert die Regelung und welche Ventilkennlinie liegt vor?

Das Ventil arbeitet als Schließventil mit druckentlastetem Kegel und metallischer Dichtung. Die Ventilkennlinie ist als SPLIT ausgeführt, das heißt, sie ist im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch. Der Kvs-Wert ist variabel durch eine austauschbare Innengarnitur, was eine Anpassung an unterschiedliche Regelanforderungen ermöglicht. Die formschlüssige Verbindung sorgt für eine direkte Umsetzung von Stellimpulsen ohne Verzögerung.

Technische Daten

• Nennweite: DN 80
• Kvs-Wert: 80 m³/h
• Nenndruck: PN 16
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich: 2 bis 150 °C (Heizwasser mit bis zu 30 % Glykol)
• Werkstoff Gehäuse: Grauguss EN-GJL-250 (GG-25)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Kammerentlastung Edelstahl W.-Nr. 1.4305
• Anschluss: Flansch nach DIN EN 1092-1
• Ventilkennlinie: SPLIT (geteilt linear/logarithmisch)

Das Danfoss Durchgangsventil VFG22 DN 80 bietet eine zuverlässige und flexible Lösung für Heizungsanlagen mit einem Kvs-Wert von 80 m³/h und einem Nenndruck von PN 16. Die hochwertige Materialauswahl und die kompakte Bauform ermöglichen eine langlebige Funktion bei Temperaturen bis 150 °C. Die variable Innengarnitur und die spezielle Ventilkennlinie ermöglichen eine präzise Regelung ohne Hilfsenergie.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5501
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 80
• Nenndurchmesser Anschluss 1: DN 80
• Max. Differenzdruck in geöffneter Stellung: 16
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
