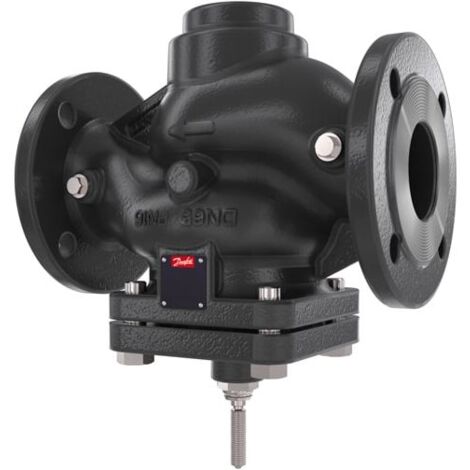

Danfoss Durchgangsventil VFG221 DN 100 Kvs 160, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 100 Kvs 160, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 DN 100 ist ein robustes und vielseitiges Schließventil, das als Regler ohne Hilfsenergie konzipiert wurde. Es eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil und ist ideal für Anwendungen, die eine präzise Regelung erfordern. Mit seiner kompakten Bauform, dem weichdichtenden Kegel aus EPDM und Flanschanschlüssen nach DIN EN 1092-1 bietet es eine zuverlässige Funktion in verschiedenen Systemen.

Wie ist das Danfoss Durchgangsventil VFG221 konstruiert?

Das Ventilgehäuse des Danfoss Durchgangsventils VFG221 besteht aus Grauguss EN-GJL 250 (GG-25), was zu einer hohen Stabilität und Langlebigkeit beiträgt. Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt, was eine gute Korrosionsbeständigkeit und eine lange Betriebsdauer ermöglicht. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305. Die Einbaulage ist beliebig wählbar, was flexible Installationsmöglichkeiten bietet.

Welche Anschluss- und Druckeigenschaften hat das Ventil?

Das Durchgangsventil verfügt über Flanschanschlüsse nach DIN EN 1092-1 und eine Nennweite von DN 100. Es ist für einen Nenndruck PN 16 ausgelegt und bewältigt einen maximalen Differenzdruck von 15 bar in geöffneter Stellung. Der Kvs-Wert beträgt 160 m³/h, was einen hohen Durchfluss ermöglicht.

Wie funktioniert die Regelung und welche Ventilkennlinie liegt vor?

Das Ventil arbeitet als Schließventil mit einem druckentlasteten Kegel und einer weichdichtenden EPDM-Dichtung. Die Ventilkennlinie ist als SPLIT (geteilt linear) ausgeführt, was bedeutet, dass sie im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch verläuft. Der Kvs-Wert ist variabel durch eine austauschbare Innengarnitur, was eine Anpassung an unterschiedliche Regelanforderungen erlaubt. Eine formschlüssige Verbindung unterstützt die direkte Umsetzung von Stellimpulsen.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser konzipiert, wobei ein Glykolanteil von bis zu 30 % zulässig ist. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C.

Technische Daten

• Nennweite: DN 100
• Kvs-Wert: 160 m³/h
• Nenndruck: PN 16
• Max. Differenzdruck: 15 bar
• Temperaturbereich: 2-150 °C
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Dichtung: EPDM
• Anschluss: Flansch nach DIN EN 1092-1
• Ventilkennlinie: SPLIT (geteilt linear)

Das Danfoss Durchgangsventil VFG221 DN 100 stellt eine zuverlässige Lösung für die präzise Regelung von Heiz- und Kühlwasser dar. Mit einem Kvs-Wert von 160 und einem Nenndruck von PN 16 bietet es eine effiziente Funktion. Die robuste Bauweise aus Grauguss und Edelstahl in Kombination mit der weichdichtenden EPDM-Ausführung und der SPLIT-Ventilkennlinie trägt zu einer langlebigen Performance in anspruchsvollen Anwendungen bei.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5523
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 160
• Nenndurchmesser Anschluss 1: DN 100
• Max. Differenzdruck in geöffneter Stellung: 15
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
