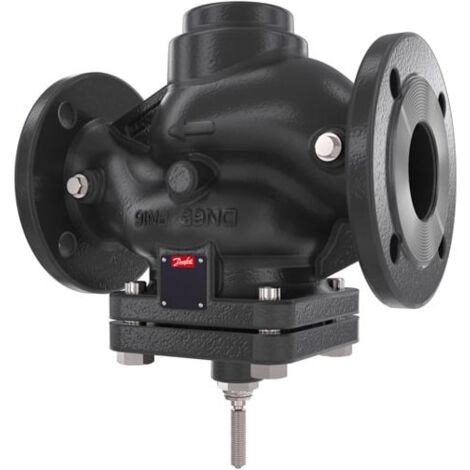

Danfoss Durchgangsventil VFG221 DN 125 Kvs 250, PN 25, GGG-40,3, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 125 Kvs 250, PN 25, GGG-40,3, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 DN 125 ist ein robustes und präzises Regelventil, das ohne Hilfsenergie arbeitet. Es eignet sich für Heiz- und Kühlwasseranwendungen und ist für den Einsatz mit Heiz- und Kühlwasser bis zu 30 % Glykolanteil ausgelegt. Das Ventil verfügt über eine kompakte Bauform und ist mit einem weichdichtenden Kegel aus EPDM ausgestattet, der eine druckentlastete Schließfunktion ermöglicht.

Wie ist das Danfoss Durchgangsventil konstruiert?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400 (GGG-40.3), der für hohe Festigkeit und Langlebigkeit sorgt. Der Ventilkegel und der Ventilsitz sind aus Edelstahl gefertigt (Werkstoffnummer 1.4021), was eine hohe Korrosionsbeständigkeit sicherstellt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl (Werkstoffnummer 1.4305). Die Einbaulage ist beliebig, was flexible Installationsmöglichkeiten bietet.

Welche Anschluss- und Druckeigenschaften hat das Ventil?

Das Durchgangsventil ist mit Flanschanschlüssen nach DIN EN 1092-1 ausgestattet und hat eine Nennweite von DN 125. Es ist für einen Nenndruck PN 25 ausgelegt und kann einen maximalen Differenzdruck von 15 bar in geöffneter Stellung bewältigen. Der Kvs-Wert beträgt 250 m³/h, was auf einen hohen Durchfluss hinweist.

Wie funktioniert die Regelung und welche Ventilkennlinie liegt vor?

Das Ventil arbeitet als Regler ohne Hilfsenergie und verfügt über eine formschlüssige Verbindung zur direkten Umsetzung von Stellimpulsen. Der Kvs-Wert ist variabel durch eine austauschbare Innengarnitur. Die Ventilkennlinie ist als SPLIT ausgeführt, das heißt, sie ist im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch, was eine präzise Regelung ermöglicht.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Ventil ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet. Der zulässige Temperaturbereich liegt zwischen 2 und 150 °C, was es für vielfältige Anwendungen im Heiz- und Kühlbereich qualifiziert.

Technische Daten

• Nennweite: DN 125
• Kvs-Wert: 250 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck (geöffnet): 15 bar
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400 (GGG-40.3)
• Dichtung: EPDM
• Anschluss: Flansch nach DIN EN 1092-1
• Temperaturbereich: 2 bis 150 °C
• Medien: Heiz- und Kühlwasser bis 30 % Glykolanteil
• Ventilkennlinie: SPLIT (0-30 % linear, 30-100 % logarithmisch)

Das Danfoss Durchgangsventil VFG221 DN 125 bietet eine zuverlässige und präzise Regelung für Heiz- und Kühlwasseranlagen mit einem hohen Durchflussvolumen. Die Kombination aus robustem Sphärogussgehäuse, korrosionsbeständigen Edelstahlkomponenten und der weichdichtenden EPDM-Dichtung sorgt für eine langlebige und flexible Lösung im Temperaturbereich bis 150 °C und einem Nenndruck von PN 25.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5531
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 250
• Nenndurchmesser Anschluss 1: DN 125
• Max. Differenzdruck in geöffneter Stellung: 15
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
