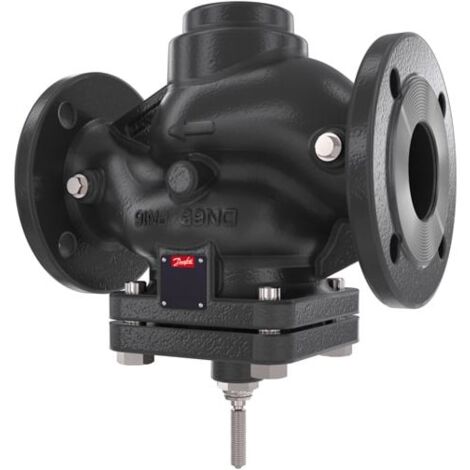

Danfoss Durchgangsventil VFG221 DN 150 Kvs 380, PN 40, GS-C 25, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 150 Kvs 380, PN 40, GS-C 25, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 aus der Virtus Serie ist ein robustes und präzises Schließventil, das als Regler ohne Hilfsenergie eingesetzt wird. Es ist für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil konzipiert und zeichnet sich durch eine kompakte Bauform sowie einen weichdichtenden Kegel aus EPDM aus. Mit einer Nennweite von DN 150, einem Kvs-Wert von 380 m³/h und einem Nenndruck von PN 40 ist es eine leistungsstarke Komponente für anspruchsvolle Anlagen.

Welche Materialien stellen die Robustheit des Ventils sicher?

Das Ventilgehäuse des Danfoss VFG221 besteht aus Stahlguss GP240GH (GS-C 25), was eine hohe Stabilität und Langlebigkeit sicherstellt. Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt, was Korrosionsbeständigkeit und eine zuverlässige Dichtfunktion unterstützt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305, was die Beständigkeit unter Druckbedingungen erhöht.

Welche Funktionen bietet das Danfoss VFG221?

Das Durchgangsventil VFG221 arbeitet als Regler ohne Hilfsenergie und verfügt über einen druckentlasteten Kegel mit weichdichtendem EPDM. Die Einbaulage ist beliebig, was flexible Installationsmöglichkeiten bietet. Eine formschlüssige Verbindung ermöglicht die direkte Umsetzung von Stellimpulsen. Der Kvs-Wert ist durch eine austauschbare Innengarnitur variabel anpassbar. Die Ventilkennlinie ist als SPLIT (geteilt linear) ausgeführt, mit einem linearen Bereich von 0 bis 30 % und einem logarithmischen Bereich von 30 bis 100 %.

Welche Anschluss- und Druckeigenschaften hat das Ventil?

Das Danfoss Durchgangsventil ist mit Flanschanschlüssen nach DIN EN1092-1 ausgestattet. Es hat eine Nennweite von DN 150 und ist für einen Nenndruck von PN 40 ausgelegt. Der maximale Differenzdruck beträgt 12 bar, was auf eine hohe Druckbeständigkeit hinweist.

Für welche Medien ist das Danfoss VFG221 geeignet?

Das Ventil ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % geeignet. Der Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 150 °C.

Technische Daten

• Nennweite DN: 150
• Kvs-Wert: 380 m³/h
• Nenndruck PN: 40
• Maximaler Differenzdruck dp max.: 12 bar
• Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
• Anschluss: Flansch nach DIN EN1092-1
• Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
• Ventilkegel und Ventilsitz: Edelstahl W.-Nr. 1.4021
• Dichtung: EPDM
• Ventilkennlinie: SPLIT (0-30 % linear, 30-100 % logarithmisch)

Das Danfoss Durchgangsventil VFG221 DN 150 bietet eine zuverlässige und flexible Lösung für die Regelung von Heiz- und Kühlwasser in anspruchsvollen Anlagen. Seine robuste Bauweise aus Stahlguss und Edelstahl, kombiniert mit der weichdichtenden EPDM-Konstruktion, stellt eine lange Lebensdauer und präzise Funktion sicher. Mit einem Kvs-Wert von 380 m³/h und einem Nenndruck von PN 40 ist dieses Ventil eine leistungsstarke Komponente für effiziente Systeme.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5539
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Druckstufe Artikel: PN 40
• Druckstufe Flansch: PN 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 380
• Nenndurchmesser Anschluss 1: DN 150
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
