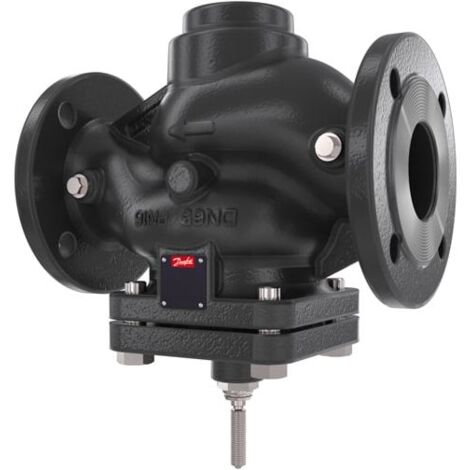

Danfoss Durchgangsventil VFG221 DN 200 Kvs 650, PN 25, GGG-40,3, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 200 Kvs 650, PN 25, GGG-40,3, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 aus der Virtus Serie ist ein energieeffizientes und zuverlässiges Regelventil. Es ist für den Einsatz als Regler ohne Hilfsenergie oder als Schließventil in Heiz- und Kühlwasserkreisläufen konzipiert, wobei ein Glykolanteil von bis zu 30 % zulässig ist. Mit einer Nennweite von DN 200, einem Kvs-Wert von 650 m³/h und einer Druckstufe von PN 25 bietet dieses weichdichtende Ventil eine kompakte Bauform und flexible Einbaumöglichkeiten.

Wie ist das Danfoss VFG221 konstruiert?

Das Danfoss Durchgangsventil VFG221 zeichnet sich durch eine kompakte Bauform aus. Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS-400 (GGG-40.3), was eine hohe Stabilität und Langlebigkeit bietet. Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305. Der Kegel ist druckentlastet und weichdichtend mit EPDM ausgeführt. Eine formschlüssige Verbindung ermöglicht die direkte Umsetzung von Stellimpulsen, während die beliebige Einbaulage eine flexible Installation ermöglicht.

Welche Funktionen bietet das Ventil?

Das Durchgangsventil kann als Regler ohne Hilfsenergie oder als Schließventil eingesetzt werden. Es ist für Medien wie Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet. Der Kvs-Wert von 650 m³/h ist variabel durch eine austauschbare Innengarnitur, was eine flexible Anpassung an unterschiedliche Durchflussanforderungen ermöglicht. Die Ventilkennlinie ist als SPLIT (geteilt linear) ausgeführt, mit einem linearen Bereich von 0-30 % und einem logarithmischen Bereich von 30-100 %.

Welche Anschluss- und Betriebsparameter sind relevant?

Der Anschluss des Danfoss Durchgangsventils VFG221 erfolgt über Flansche nach DIN EN 1092-1 an beiden Seiten. Es hat eine Nennweite von DN 200 und ist für einen Nenndruck von PN 25 ausgelegt. Der maximale Differenzdruck in geöffneter Stellung beträgt 10 bar. Der Temperaturbereich für den Einsatz mit Heiz- und Kühlwasser liegt zwischen 2 und 150 °C.

Technische Daten

• Nennweite DN: 200
• Kvs-Wert: 650 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 10 bar
• Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400 (GGG-40.3)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Dichtung: EPDM
• Anschluss: Flansch nach DIN EN 1092-1
• Ventilkennlinie: SPLIT (0-30 % linear, 30-100 % logarithmisch)

Das Danfoss Durchgangsventil VFG221 DN 200 bietet eine zuverlässige und flexible Lösung für die präzise Regelung von Heiz- und Kühlwasserkreisläufen. Die robuste Bauweise aus Sphäroguss und Edelstahl, kombiniert mit der weichdichtenden EPDM-Ausführung, ermöglicht eine lange Lebensdauer und hohe Betriebssicherheit bei einem Nenndruck von PN 25 und einem Temperaturbereich von 2 bis 150 °C. Mit seinem Kvs-Wert von 650 m³/h ist es eine effiziente Komponente für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5533
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 650
• Nenndurchmesser Anschluss 1: DN 200
• Max. Differenzdruck in geöffneter Stellung: 10
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
