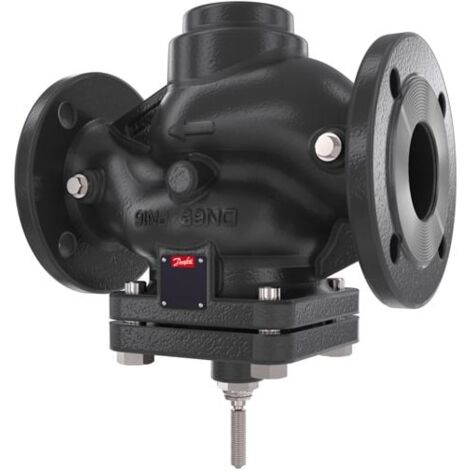

Danfoss Durchgangsventil VFG221 DN 65 Kvs 60, PN 40, GS-C 25, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 65 Kvs 60, PN 40, GS-C 25, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 DN 65 ist ein druckentlastetes Schließventil mit weichdichtendem Kegel aus EPDM. Es dient als Regler ohne Hilfsenergie und zeichnet sich durch seine kompakte Bauform aus. Das Ventil ist für den Einsatz mit Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil geeignet und findet Anwendung in Systemen, die eine präzise Regelung erfordern.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Ventilgehäuse des Danfoss VFG221 besteht aus Stahlguss GP240GH (GS-C 25), was eine hohe Stabilität bietet. Der Ventilkegel und der Ventilsitz sind aus Edelstahl (Werkstoffnummer 1.4021) gefertigt, was zur Langlebigkeit beiträgt. Die Druckentlastung erfolgt über eine Kammerentlastung, ebenfalls aus Edelstahl (Werkstoffnummer 1.4305). Die kompakte Bauweise ermöglicht eine flexible Einbaulage.

Welche Anschluss- und Leistungsdaten besitzt das Durchgangsventil?

Das Durchgangsventil ist mit Flanschanschlüssen nach DIN EN 1092-1 ausgestattet und hat eine Nennweite von DN 65. Es ist für einen Nenndruck von PN 40 ausgelegt und kann einem maximalen Differenzdruck von 20 bar standhalten. Der Kvs-Wert beträgt 60 m³/h, was den Volumenstrom bei vollem Öffnungszustand angibt. Der Temperaturbereich für Heiz- und Kühlwasser liegt zwischen 2 °C und 150 °C.

Wie funktioniert die Regelung des Danfoss VFG221?

Das Ventil arbeitet als Schließventil mit einem druckentlasteten, weichdichtenden Kegel aus EPDM. Die Regelung erfolgt ohne externe Hilfsenergie, wobei eine formschlüssige Verbindung die direkte Umsetzung von Stellimpulsen ermöglicht. Der Kvs-Wert ist durch eine austauschbare Innengarnitur variabel anpassbar. Die Ventilkennlinie ist als SPLIT-Kennlinie ausgeführt, was bedeutet, dass sie im Bereich von 0-30 % linear und von 30-100 % logarithmisch verläuft.

Technische Daten

• Nennweite: DN 65
• Kvs-Wert: 60 m³/h
• Nenndruck: PN 40
• Maximaler Differenzdruck: 20 bar
• Temperaturbereich: 2 bis 150 °C
• Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
• Ventilkegel und Ventilsitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Kammerentlastung Edelstahl W.-Nr. 1.4305
• Anschluss: Flansch nach DIN EN 1092-1
• Ventilkennlinie: SPLIT (0-30 % linear, 30-100 % logarithmisch)

Das Danfoss Durchgangsventil VFG221 DN 65 bietet eine zuverlässige Lösung für Regelaufgaben in Heiz- und Kühlsystemen. Mit einem Kvs-Wert von 60 m³/h und einem Nenndruck von PN 40 ist es für anspruchsvolle Anwendungen konzipiert. Die robuste Bauweise aus Stahlguss und Edelstahl sowie der breite Temperaturbereich von 2 bis 150 °C tragen zur hohen Funktionalität bei.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5535
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Druckstufe Artikel: PN 40
• Druckstufe Flansch: PN 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 60
• Nenndurchmesser Anschluss 1: DN 65
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
