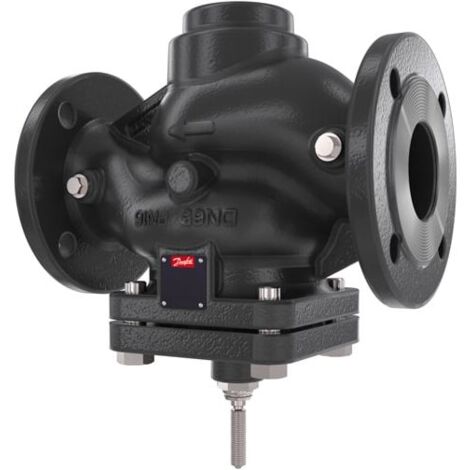

Danfoss Durchgangsventil VFG221 DN 80 Kvs 80, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 80 Kvs 80, PN 16, GG-25, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 der Serie Virtus ist ein robustes und vielseitiges Schließventil mit einer Nennweite von DN 80 und einem Nenndruck von PN 16. Mit einem Kvs-Wert von 80 m³/h und einer weichdichtenden EPDM-Kegelkonstruktion ist es für den Einsatz als Regler ohne Hilfsenergie in Heiz- und Kühlwasserkreisläufen mit bis zu 30% Glykolanteil konzipiert. Der Flanschanschluss nach DIN EN1092-1 und das Gehäuse aus Grauguss EN-GJL 250 (GG-25) ermöglichen eine zuverlässige Integration in bestehende Anlagen.

Wie ist die Konstruktion und Funktion des Ventils?

Das Danfoss Durchgangsventil VFG221 ist als Regler ohne Hilfsenergie und als Schließventil ausgelegt. Es verfügt über einen druckentlasteten Kegel mit weichdichtender EPDM-Dichtung, was eine hohe Dichtheit sicherstellt. Die kompakte Bauform ermöglicht eine flexible Installation, da die Einbaulage beliebig gewählt werden kann. Eine formschlüssige Verbindung dient der direkten Umsetzung von Stellimpulsen. Die Ventilkennlinie ist als SPLIT-Kennlinie (geteilt linear) ausgeführt, wobei der Bereich von 0-30% linear und von 30-100% logarithmisch verläuft. Der Kvs-Wert des Ventils ist variabel und kann durch den Austausch der Innengarnitur angepasst werden.

Für welche Medien ist das Ventil geeignet und welche Werkstoffe werden verwendet?

Das Durchgangsventil VFG221 ist für den Einsatz mit Heiz- und Kühlwasser geeignet, wobei ein Glykolanteil von bis zu 30% zulässig ist. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C. Das Ventilgehäuse besteht aus hochwertigem Grauguss EN-GJL 250 (GG-25), was für Stabilität und Langlebigkeit sorgt. Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305.

Welche Anschlussmöglichkeiten bietet das Ventil?

Der Anschluss des Danfoss Durchgangsventils VFG221 erfolgt über Flansche gemäß DIN EN1092-1. Die Nennweite beträgt DN 80, und der Nenndruck ist PN 16. Das Ventil ist für einen maximalen Differenzdruck von 16 bar in geöffneter Stellung ausgelegt.

Technische Daten

• Nennweite DN: 80
• Kvs-Wert: 80 m³/h
• Nenndruck PN: 16
• Max. Differenzdruck: 16 bar
• Temperaturbereich: 2-150 °C
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Dichtung: EPDM
• Anschluss: Flansch nach DIN EN1092-1

Das Danfoss Durchgangsventil VFG221 DN 80 mit PN 16 und einem Kvs-Wert von 80 m³/h bietet eine zuverlässige Lösung für die Regelung von Heiz- und Kühlwasserkreisläufen. Die robuste Konstruktion aus Grauguss und Edelstahl, kombiniert mit der weichdichtenden EPDM-Dichtung, sorgt für eine lange Lebensdauer und hohe Betriebssicherheit. Die flexible Einbaulage und die Möglichkeit zur Anpassung des Kvs-Wertes durch eine austauschbare Innengarnitur unterstreichen die Anpassungsfähigkeit dieses Ventils für vielfältige Anwendungen.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5522
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Druckstufe Flansch: PN 16
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 80
• Nenndurchmesser Anschluss 1: DN 80
• Max. Differenzdruck in geöffneter Stellung: 16
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
