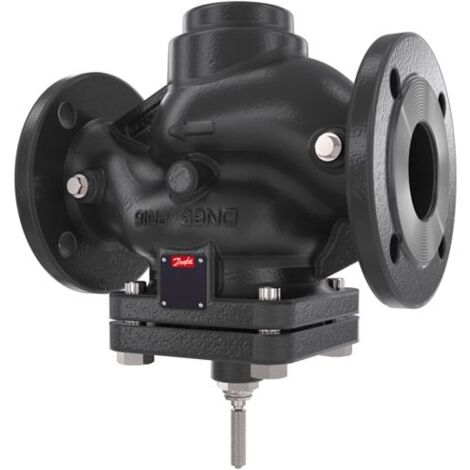

Danfoss Durchgangsventil VFG221 DN 80 Kvs 80, PN 25, GGG-40,3, mit Flansch, weichdichtend (EPDM)

Danfoss Durchgangsventil VFG221 DN 80 Kvs 80, PN 25, GGG-40,3, mit Flansch, weichdichtend (EPDM)

Das Danfoss Durchgangsventil VFG221 ist ein druckentlastetes Schließventil mit weichdichtendem Kegel (EPDM), konzipiert für den Einsatz als Regler ohne Hilfsenergie. Mit einer Nennweite von DN 80 und einem Kvs-Wert von 80 m³/h eignet es sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil. Die kompakte Bauform und der Flanschanschluss nach DIN EN1092-1 ermöglichen eine flexible Integration in verschiedene Anlagen.

Welche Funktionen erfüllt das Danfoss Durchgangsventil VFG221?

Das Danfoss Durchgangsventil VFG221 dient als Regler ohne Hilfsenergie und als Schließventil. Es ist mit einem druckentlasteten Kegel ausgestattet, der eine weichdichtende Funktion durch EPDM-Material sicherstellt. Die formschlüssige Verbindung ermöglicht eine direkte Umsetzung von Stellimpulsen, was eine präzise Regelung unterstützt.

Für welche Medien ist das Ventil geeignet und welche Temperaturen sind zulässig?

Das Durchgangsventil ist für den Einsatz mit Heiz- und Kühlwasser konzipiert. Es verträgt einen Glykolanteil von bis zu 30 %. Der zulässige Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C.

Aus welchen Materialien besteht das Danfoss VFG221?

Das Ventilgehäuse des Danfoss VFG221 ist aus Sphäroguss EN-GJS-400 (GGG-40.3) gefertigt, was für Robustheit und Langlebigkeit sorgt. Der Ventilkegel und der Ventilsitz bestehen aus Edelstahl W.-Nr. 1.4021. Die Druckentlastung erfolgt über eine Kammerentlastung aus Edelstahl W.-Nr. 1.4305.

Welche besonderen Eigenschaften bietet das Danfoss Durchgangsventil?

Eine Besonderheit des Ventils ist der variable Kvs-Wert, der durch eine austauschbare Innengarnitur angepasst werden kann. Die Ventilkennlinie ist als SPLIT-Kennlinie ausgeführt, was bedeutet, dass sie im Bereich von 0-30 % linear und von 30-100 % logarithmisch verläuft. Die Einbaulage des Ventils ist beliebig, was die Installationsflexibilität erhöht. Für die Installation sind keine besondere Verarbeitungstechnik oder Spezialwerkzeuge erforderlich.

Technische Daten

• Nennweite DN: 80
• Kvs-Wert: 80 m³/h
• Nenndruck PN: 25
• Max. Differenzdruck: 20 bar
• Temperaturbereich Heiz-/Kühlwasser: 2-150 °C
• Anschluss: Flansch nach DIN EN1092-1
• Werkstoff Gehäuse: Sphäroguss EN-GJS-400 (GGG-40.3)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4021
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Dichtung: EPDM

Das Danfoss Durchgangsventil VFG221 mit DN 80 und einem Kvs-Wert von 80 m³/h bietet eine zuverlässige und flexible Lösung für die Regelung von Heiz- und Kühlwasser in einem breiten Temperaturbereich bis 150 °C. Die robuste Bauweise aus Sphäroguss und Edelstahl in Kombination mit der weichdichtenden EPDM-Ausführung und dem Nenndruck PN 25 stellt eine hohe Betriebssicherheit sicher.

Produktspezifikation

• Hersteller-Serie: Virtus
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B5529
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen EN-GJS-400-18 (GGG 40.3)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 80
• Nenndurchmesser Anschluss 1: DN 80
• Max. Differenzdruck in geöffneter Stellung: 20
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
