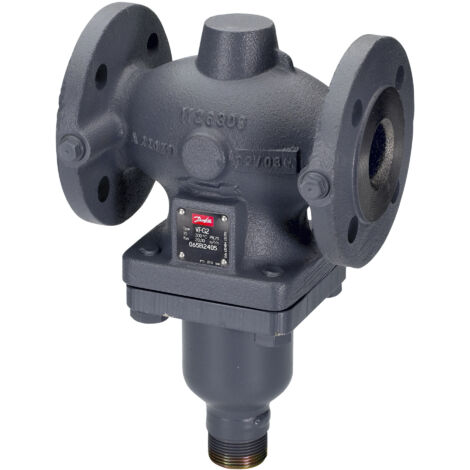

Danfoss Durchgangsventil VFGS2 DN 100 Kvs 125, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 100 Kvs 125, PN 16, GG-25, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 100 ist ein selbsttätiger Druckminderungsregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einer Nennweite von DN 100, einem Kvs-Wert von 125 m³/h und einem Nenndruck von PN 16 ist dieses Ventil für Dampfanwendungen ausgelegt. Es ist drucklos geschlossen und öffnet sich bei steigendem Druck, um eine präzise Druckregelung zu ermöglichen.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Danfoss Durchgangsventil VFGS2 fungiert als selbsttätiger Druckminderungsregler. Es ist konstruiert, um in Fernwärmesystemen den Druck zu regulieren. Das Ventil ist im drucklosen Zustand geschlossen und öffnet sich, sobald der Druck ansteigt. Die Regelung erfolgt über ein integriertes Regelventil, einen Stellantrieb mit Stellmembran und eine Feder zur präzisen Druckeinstellung. Die Druckentlastung wird über einen Edelstahlbalg realisiert, was eine zuverlässige Funktion bei Dampfanwendungen unterstützt.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Dieses Durchgangsventil ist primär für den Einsatz mit Dampf vorgesehen. Es kann auch für Zirkulationswasser oder glykolhaltiges Wasser mit einem Glykolanteil von bis zu 30 % verwendet werden. Die Auslegung als VFGS2 mit metallisch dichtendem Kegel macht es besonders robust für anspruchsvolle Medien. Der Temperaturbereich für Dampf liegt zwischen 2 und 200 °C. Mit einem Zwischenstück sind Temperaturen bis 300 °C möglich. Es ist für Heizungsanwendungen geeignet.

Welche Materialien stellen die Langlebigkeit sicher?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Ventils aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Grauguss EN-GJL 250 (GG-25). Ventilkegel und Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung wird durch einen Edelstahlbalg W.-Nr. 1.4571 realisiert, was die Zuverlässigkeit des Ventils unter Betriebsbedingungen erhöht. Der Kegel ist metallisch dichtend.

Welche technischen Merkmale und Einstellbereiche bietet das Ventil?

Das Danfoss Durchgangsventil VFGS2 verfügt über Flanschanschlüsse nach DIN 2501-C, passend für Rohraußendurchmesser von 100 mm. Die Nennweite beträgt DN 100, und der Kvs-Wert liegt bei 125 m³/h. Der Nenndruck ist PN 16. Ein maximaler Differenzdruck von 15 bar ist in geöffneter Stellung möglich. Das Ventil bietet verschiedene Einstellbereiche für den Druck, die von 0,05 bis 16 bar reichen, um eine flexible Anpassung an unterschiedliche Systemanforderungen zu ermöglichen.

Technische Daten

• Nennweite (DN): 100
• Kvs-Wert: 125 m³/h
• Nenndruck (PN): 16
• Max. Differenzdruck (geöffnet): 15 bar
• Temperaturbereich Dampf: 2 bis 200 °C (mit Zwischenstück bis 300 °C)
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Werkstoff Ventilkegel und Sitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Edelstahlbalg W.-Nr. 1.4571
• Anschluss: Flansch nach DIN 2501-C
• Hublänge: 20 mm

Das Danfoss Durchgangsventil VFGS2 DN 100 bietet eine zuverlässige und robuste Lösung für die Druckregelung in Fernwärmesystemen. Mit seinem Kvs-Wert von 125 m³/h, dem Nenndruck PN 16 und der hochwertigen Werkstoffauswahl aus Grauguss und Edelstahl ist es für anspruchsvolle Dampfanwendungen geeignet und ermöglicht eine präzise Regelung bei Temperaturen bis zu 300 °C mit Zwischenstück.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2438
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 10
• Rohraußendurchmesser Anschluss 1: 100
• Rohraußendurchmesser Anschluss 2: 100
• Druckstufe Flansch: PN 16
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 125
• Nenndurchmesser Anschluss 1: DN 10
• Max. Differenzdruck in geöffneter Stellung: 15
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
