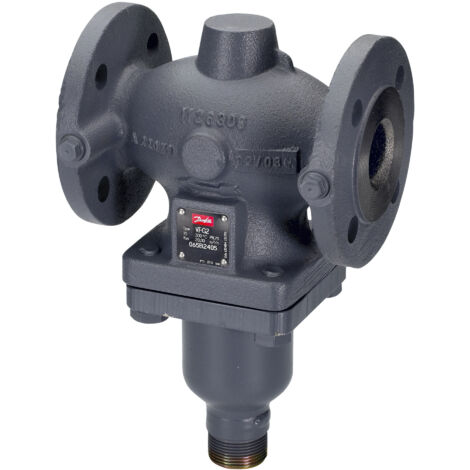

Danfoss Durchgangsventil VFGS2 DN 150 Kvs 280, PN 40, GS-C25, Gehäuseverlängerung, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 150 Kvs 280, PN 40, GS-C25, Gehäuseverlängerung, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 150 ist ein selbsttätiger Druckminderungsregler mit Gehäuseverlängerung, der speziell für den Einsatz in Fernwärmesystemen mit Dampf konzipiert wurde. Mit einem Kvs-Wert von 280 m³/h und einem Nenndruck von PN 40 bietet dieses Ventil eine robuste Lösung für die präzise Druckregulierung. Es ist mit Flanschanschlüssen ausgestattet und eignet sich für einen Temperaturbereich von 2 bis 300 °C.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Danfoss Durchgangsventil VFGS2 arbeitet als selbsttätiger Druckminderungsregler. Es ist drucklos geschlossen und öffnet sich bei steigendem Druck, um den Systemdruck effektiv zu regulieren. Der Regler besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einer Feder zur Druckeinstellung. Die Druckentlastung erfolgt über eine Membran aus EPDM, was eine zuverlässige Funktion sicherstellt.

Für welche Medien und Anwendungen ist das Ventil geeignet?

Das VFGS2 ist primär für den Einsatz mit Dampfmedien konzipiert und findet seine Anwendung in Fernwärmesystemen. Es kann zudem mit Zirkulationswasser und glykolhaltigem Wasser bis maximal 30 % verwendet werden. Das Ventil ist für Heizungsanwendungen geeignet, jedoch nicht für Kühlanwendungen.

Welche Werkstoffe kommen zum Einsatz?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Danfoss Durchgangsventils VFGS2 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus robustem Stahlguss GP240GH (GS-C 25). Der Ventilkegel aus Edelstahl W.-Nr. 1.4313 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021 sind metallisch dichtend ausgeführt, was eine zuverlässige Abdichtung ermöglicht.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 280 m³/h
• Nenndruck: PN 40
• Maximaler Differenzdruck: 12 bar
• Temperaturbereich Dampf: 2 bis 300 °C
• Anschlüsse: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C 25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4313
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Hublänge: 24
• Leckverlust des Kvs-Wertes: 0,05

Das Danfoss Durchgangsventil VFGS2 DN 150 bietet eine robuste und präzise Lösung für die Druckregulierung in Fernwärmesystemen, insbesondere bei Dampfanwendungen. Mit seinem hohen Kvs-Wert von 280 m³/h, dem Nenndruck PN 40 und dem breiten Temperaturbereich bis 300 °C ist es für anspruchsvolle Heizungsanwendungen bestens geeignet und ermöglicht eine präzise Druckregelung bei gleichzeitig hoher Betriebssicherheit.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2463
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Stahlguss
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 4
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 150
• Rohraußendurchmesser Anschluss 2: 150
• Druckstufe Flansch: PN 40
• Hublänge: 24
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 280
• Nenndurchmesser Anschluss 1: DN 15
• Max. Differenzdruck in geöffneter Stellung: 12
• Leckverlust des Kvs-Wertes: 0,05
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
