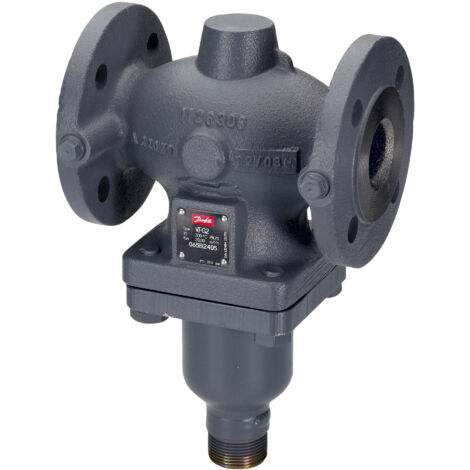

Danfoss Durchgangsventil VFGS2 DN 25 Kvs 8, PN 25, GGG-40,3, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 25 Kvs 8, PN 25, GGG-40,3, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 25 ist ein druckentlastetes Schließventil mit metallisch dichtendem Kegel, das speziell für den Einsatz in Fernwärmesystemen mit Dampf entwickelt wurde. Es verfügt über eine Nennweite von DN 25, einen Kvs-Wert von 8 m³/h und ist für einen Nenndruck von PN 25 ausgelegt. Das Ventilgehäuse besteht aus Sphäroguss GGG-40.3 und ist mit Flanschanschlüssen nach DIN 2501-C ausgestattet.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Danfoss Durchgangsventil VFGS2 ist ein selbsttätiger Druckminderungsregler, der drucklos geschlossen ist und sich bei steigendem Druck öffnet. Es ist primär für den Einsatz in Fernwärmesystemen vorgesehen und fungiert als Schließventil. Das Ventil verfügt über ein Regelventil, einen Stellantrieb mit Stellmembran sowie eine Feder zur präzisen Druckeinstellung. Die druckentlastete Konstruktion mit einem Edelstahlbalg und einem metallisch dichtenden Kegel stellt eine zuverlässige Funktion und hohe Dichtheit sicher.

Für welche Medien und Anwendungen ist das Ventil geeignet?

Das VFGS2 ist speziell für Dampfmedien konzipiert und kann auch für Zirkulationswasser oder glykolhaltiges Wasser (bis maximal 30 %) eingesetzt werden. Es ist für Heizungsanwendungen geeignet, jedoch nicht für Kühlanwendungen. Der Temperaturbereich für Dampf liegt zwischen 2 °C und 200 °C. Mit einem Zwischenstück kann dieser Bereich auf 2 °C bis 350 °C erweitert werden.

Welche Werkstoffe und Anschlüsse werden verwendet?

Das Ventilgehäuse besteht aus hochwertigem Sphäroguss EN-GJS400-18-LT (GGG-40.3). Der Ventilkegel und der Ventilsitz sind aus Edelstahl W.-Nr. 1.4021 gefertigt. Die Druckentlastung erfolgt über einen Edelstahlbalg aus W.-Nr. 1.4571. Die Anschlüsse sind als Flansch nach DIN 2501-C ausgeführt, passend für eine Nennweite von DN 25 und einen Rohraußendurchmesser von 25 mm.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 8 m³/h
• Nenndruck: PN 25
• Maximaler Differenzdruck: 16 bar
• Temperaturbereich Dampf: 2 - 200 °C
• Temperaturbereich Dampf (mit Zwischenstück): 2 - 350 °C
• Hublänge: 6
• Werkstoff Gehäuse: Sphäroguss EN-GJS400-18-LT (GGG-40.3)
• Werkstoff Ventilkegel und Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch nach DIN 2501-C

Das Danfoss Durchgangsventil VFGS2 DN 25 stellt eine zuverlässige und robuste Lösung für die Druckregelung in Fernwärmesystemen dar. Mit einer Nennweite von DN 25, einem Kvs-Wert von 8 m³/h und einem Nenndruck von PN 25 ist es für anspruchsvolle Dampfanwendungen ausgelegt. Die hochwertige Bauweise aus Sphäroguss und Edelstahl ermöglicht eine sichere Funktion bei Temperaturen bis 200 °C (mit Zwischenstück bis 350 °C) und einem maximalen Differenzdruck von 16 bar.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2445
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GGG 40 (GJS-400-15)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Druckstufe Flansch: PN 25
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 8
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
