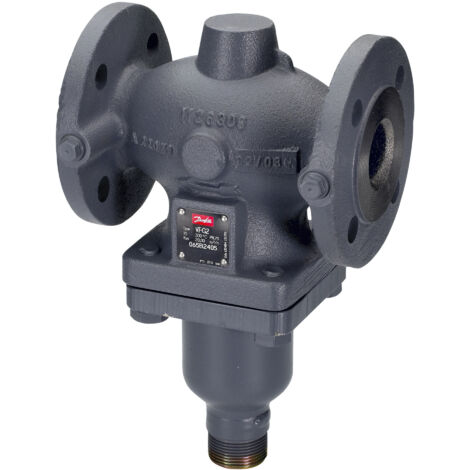

Danfoss Durchgangsventil VFGS2 DN 250 Kvs 400, PN 16, GG-25, Gehäuseverlängerung, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 250 Kvs 400, PN 16, GG-25, Gehäuseverlängerung, mit Flansch

Das Danfoss Durchgangsventil VFGS2 ist ein selbsttätiger Druckminderungsregler, der speziell für den Einsatz in Fernwärmesystemen mit Dampfmedien konzipiert wurde. Mit einer Nennweite von DN 250, einem Kvs-Wert von 400 m³/h und einer Druckstufe von PN 16 bietet dieses Ventil eine robuste Lösung für anspruchsvolle Anwendungen. Die Ausführung mit Gehäuseverlängerung und Flanschanschluss nach DIN 2501-C ermöglicht eine zuverlässige Installation.

Welche Funktion erfüllt das Danfoss VFGS2?

Das Danfoss Durchgangsventil VFGS2 agiert als drucklos geschlossener Druckminderungsregler. Es öffnet sich bei steigendem Druck und ist primär für den Einsatz in Fernwärmesystemen vorgesehen. Die Konstruktion umfasst ein Regelventil, einen Stellantrieb mit einer Stellmembran und einer Feder zur präzisen Druckeinstellung. Dieses Modell ist speziell für Dampfanwendungen mit einem metallisch dichtenden Kegel ausgestattet.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse des Danfoss VFGS2 besteht aus hochwertigem Grauguss EN-GJL 250 (GG-25), was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4313 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung erfolgt über eine Membrane aus EPDM, die für ihre Widerstandsfähigkeit bekannt ist.

Welche technischen Spezifikationen sind relevant?

Das Danfoss Durchgangsventil VFGS2 ist für einen Nenndurchmesser von DN 250 ausgelegt und verfügt über einen Kvs-Wert von 400 m³/h. Der Nenndruck beträgt PN 16, und der maximale Differenzdruck in geöffneter Stellung liegt bei 10 bar. Es ist für Dampfmedien in einem Temperaturbereich von 2 bis 300 °C geeignet. Die Flanschanschlüsse entsprechen der Norm DIN 2501-C.

Technische Daten

• Nennweite DN: 250
• Kvs-Wert: 400 m³/h
• Nenndruck PN: 16
• Max. Differenzdruck in geöffneter Stellung: 10 bar
• Temperaturbereich Dampf: 2 - 300 °C
• Werkstoff Gehäuse: Grauguss EN-GJL 250 (GG-25)
• Ventilkegel: Edelstahl W.-Nr. 1.4313
• Ventilsitz: Edelstahl W.-Nr. 1.4021
• Anschluss: Flansch
• Hublänge: 24

Das Danfoss Durchgangsventil VFGS2 bietet als zuverlässiger Druckminderungsregler eine präzise und langlebige Lösung für Fernwärmesysteme, die mit Dampf betrieben werden. Mit seiner robusten Grauguss-Konstruktion, einer Nennweite von DN 250 und einem Kvs-Wert von 400 m³/h trägt es zur effizienten Druckregelung und Betriebssicherheit der Anlage bei. Die einfache Installation durch Flanschanschlüsse und die Eignung für hohe Dampftemperaturen bis 300 °C unterstreichen seine Leistungsfähigkeit.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2442
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 250
• Rohraußendurchmesser Anschluss 2: 250
• Druckstufe Flansch: PN 16
• Hublänge: 24
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 400
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 10
• Leckverlust des Kvs-Wertes: 0,05
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
