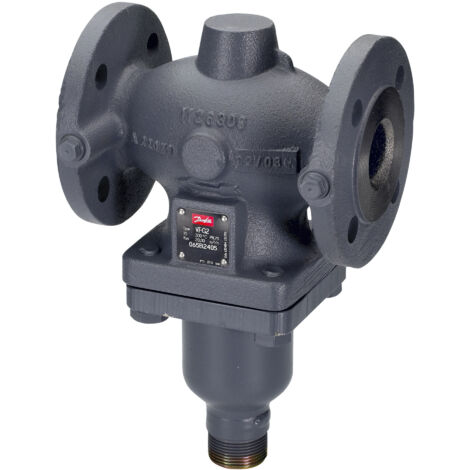

Danfoss Durchgangsventil VFGS2 DN 250 Kvs 400, PN 40, GS-C25, Gehäuseverlängerung, mit Flansch

Danfoss Durchgangsventil VFGS2 DN 250 Kvs 400, PN 40, GS-C25, Gehäuseverlängerung, mit Flansch

Das Danfoss Durchgangsventil VFGS2 DN 250 ist ein selbsttätiger Druckminderungsregler, der speziell für den Einsatz in Fernwärmesystemen mit Dampfmedien konzipiert wurde. Mit einem Kvs-Wert von 400 m³/h und einer Druckstufe von PN 40 bietet dieses Ventil eine zuverlässige und präzise Druckregelung. Es ist drucklos geschlossen und öffnet sich bei steigendem Druck, was eine sichere Funktion ermöglicht.

Wie funktioniert das Danfoss Durchgangsventil VFGS2?

Das Ventil ist drucklos geschlossen und öffnet sich bei steigendem Druck. Es besteht aus einem Regelventil, einem Stellantrieb mit Stellmembran und einer Feder zur Druckeinstellung. Die Druckentlastung erfolgt über eine Membrane aus EPDM, wodurch das Ventil druckentlastet arbeitet. Diese Konstruktion ermöglicht eine zuverlässige und selbsttätige Druckminderung im System.

Für welche Medien und Einsatzbereiche ist das Ventil geeignet?

Das VFGS2 ist für den Einsatz mit Dampf sowie Zirkulationswasser und glykolhaltigem Wasser bis maximal 30 % ausgelegt. Es ist für Heizsysteme geeignet, jedoch nicht für Kühlanwendungen. Die robuste Bauweise mit einem Ventilgehäuse aus Stahlguss (GS-C25) und Ventilkegel sowie Ventilsitz aus Edelstahl stellt eine hohe Beständigkeit gegenüber den eingesetzten Medien sicher.

Welche Anschluss- und Druckeigenschaften hat das Ventil?

Das Ventil verfügt über Flanschanschlüsse nach DIN 2501-C mit einem Nenndurchmesser von DN 250 und einem Rohraußendurchmesser von 250 mm. Es ist für einen maximalen Differenzdruck von 10 bar in geöffneter Stellung ausgelegt und kann Drücke bis PN 40 aufnehmen. Die Hublänge beträgt 24 mm.

Welche Werkstoffe werden verwendet?

Das Ventilgehäuse besteht aus Stahlguss GP240GH (GS-C25), der Ventilkegel aus Edelstahl W.-Nr. 1.4313 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021. Die Druckentlastungsmembrane ist aus EPDM gefertigt. Diese Werkstoffkombination sorgt für eine hohe mechanische Festigkeit und Korrosionsbeständigkeit.

Technische Daten

• Nennweite: DN 250
• Kvs-Wert: 400 m³/h
• Nenndruck: PN 40
• Maximaler Differenzdruck (geöffnet): 10 bar
• Temperaturbereich Dampf: 2 - 300 °C
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4313
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021
• Druckentlastung: Membrane aus EPDM
• Hublänge: 24 mm
• Leckverlust des Kvs-Wertes: 0,05

Das Danfoss Durchgangsventil VFGS2 DN 250 bietet eine zuverlässige und präzise Druckminderung für Fernwärmeanlagen mit Dampf. Mit einem Kvs-Wert von 400 m³/h, einem Nenndruck von PN 40 und einem Temperaturbereich bis 300 °C ist es für anspruchsvolle Heizsysteme ausgelegt und überzeugt durch robuste Werkstoffe und eine druckentlastete Konstruktion.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2465
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFGS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Stahlguss
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 4
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 250
• Rohraußendurchmesser Anschluss 2: 250
• Druckstufe Flansch: PN 40
• Hublänge: 24
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 400
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 10
• Leckverlust des Kvs-Wertes: 0,05
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
