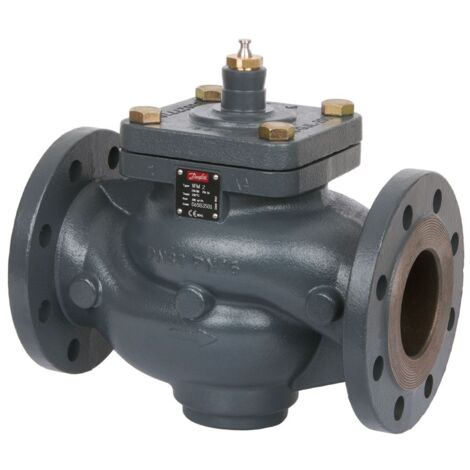

Danfoss Durchgangsventil VFM2 DN 125 Kvs 250,0, PN 16, GGG40,3, mit Flansch

Danfoss Durchgangsventil VFM2 DN 125 Kvs 250,0, PN 16, GGG40,3, mit Flansch

Das Danfoss Durchgangsventil VFM2 DN 125 ist ein druckentlastetes, metallisch dichtendes Motorregelventil, das für Heizungsanwendungen konzipiert ist. Mit einem Kvs-Wert von 250 m³/h und einer Druckstufe von PN 16 eignet es sich für den Einsatz in Systemen mit Wasser und Wasser-Glykol-Gemischen bis 50 %. Die robuste Konstruktion aus Grauguss und Edelstahl ermöglicht einen zuverlässigen Betrieb in einem Temperaturbereich von -10 bis 150 °C.

Wie ist das Danfoss VFM2 Durchgangsventil konstruiert?

Das Ventilgehäuse des Danfoss VFM2 besteht aus Grauguss (EN-GJL-250), während Ventilkegel und Ventilsitz aus Edelstahl gefertigt sind. Eine EPDM-Stopfbuchsendichtung ist integriert. Die Anschlüsse sind als Flansche nach DIN EN1092-2 ausgeführt, passend für Rohraußendurchmesser von 125 mm.

Welche technischen Eigenschaften und Leistungsmerkmale bietet das Ventil?

Das VFM2 Ventil verfügt über eine SPLIT-Ventilkennlinie, die im Bereich von 0 bis 30 % linear und von 30 bis 100 % logarithmisch verläuft. Das Stellverhältnis liegt bei über 100:1, was eine präzise Regelung ermöglicht. Die maximale Differenzdruckbelastung in geöffneter Stellung beträgt 8,0 bar, der maximale Schließdruck 16,0 bar. Die Leckrate liegt gemäß IEC 534 bei weniger als 0,03 % des Kvs-Wertes.

Für welche Einsatzbereiche ist das Ventil geeignet und welche Kompatibilität besteht?

Das Durchgangsventil ist mit den Stellantrieben AME655(GA), AME659SD, AME685 sowie AMV(E)85/86 kompatibel. Eine Notstellfunktion ist in Verbindung mit dem Stellantrieb AME659SD gegeben. Die Einbaulage ist beliebig wählbar, was flexible Installationsmöglichkeiten bietet. Das Ventil ist typgeprüft nach DIN EN14597 und ausschließlich für Heizungsanwendungen geeignet.

Technische Daten

• Typ: VFM2 DN125
• Kvs-Wert: 250 m³/h
• Nenndurchmesser: DN 125
• Druckstufe: PN 16
• Max. Differenzdruck (geöffnet): 8,0 bar
• Max. Schließdruck: 16,0 bar
• Temperaturbereich: -10 bis 150 °C
• Werkstoff Gehäuse: Grauguss (EN-GJL-250)
• Werkstoff Ventilkegel und Sitz: Edelstahl
• Leckrate: <0,03% des Kvs-Wertes

Das Danfoss Durchgangsventil VFM2 DN 125 ist eine robuste und präzise Lösung für die Regelung von Heizungsanlagen. Mit seinem hohen Kvs-Wert von 250 m³/h, der Druckstufe PN 16 und der Fähigkeit, in einem breiten Temperaturbereich von -10 bis 150 °C zu arbeiten, bietet es eine zuverlässige Performance für professionelle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 065B3503
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFM 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 12
• Rohraußendurchmesser Anschluss 1: 125
• Rohraußendurchmesser Anschluss 2: 125
• Druckstufe Flansch: PN 16
• Hublänge: 40
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 250
• Nenndurchmesser Anschluss 1: DN 12
• Max. Differenzdruck in geöffneter Stellung: 8
• Leckverlust des Kvs-Wertes: 0,03
• Einstellverhältnis (Svo): 1
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
