Danfoss Durchgangsventil VFM2 DN 200 Kvs 630,0, PN 16, GGG40,3, mit Flansch

Danfoss Durchgangsventil VFM2 DN 200 Kvs 630,0, PN 16, GGG40,3, mit Flansch

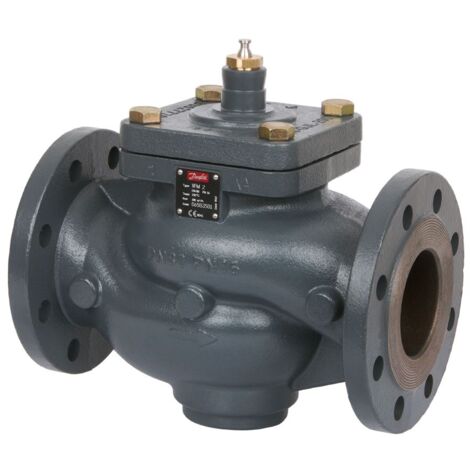

Das Danfoss Durchgangsventil VFM2 DN200 ist ein druckentlastetes, metallisch dichtendes Ventil mit Flanschanschluss PN16 und einem Kvs-Wert von 630,0 m³/h. Es ist für den Einsatz in Heizungsanlagen und Fernwärmesystemen konzipiert und kann mit den Danfoss Stellantrieben AME655(GA)/659SD/685 sowie AMV(E)85/86 kombiniert werden. Eine Notstellfunktion ist mit dem Stellantrieb AME659SD typgeprüft nach DIN EN14597 möglich.

Welche Eigenschaften zeichnen das Danfoss VFM2 aus?

Das Danfoss Durchgangsventil VFM2 ist druckentlastet und metallisch dichtend ausgeführt, was zu einer hohen Zuverlässigkeit führt. Das Ventilgehäuse besteht aus Grauguss (EN-GJL-250), während Ventilkegel und Ventilsitz aus Edelstahl gefertigt sind. Die Stopfbuchsen-Dichtung ist aus EPDM. Eine formschlüssige Verbindung (Push-Pull) ist vorhanden. Die Einbaulage des Ventils ist beliebig wählbar, und für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Durchgangsventil ist für Medien wie Wasser und Wasser mit bis zu 50% Glykol ausgelegt. Der Temperaturbereich erstreckt sich von 2(-10) ...150C. Es ist geeignet für Heizungsanwendungen, jedoch nicht für Kühlzwecke. Der Anschluss erfolgt über Flansche nach DIN EN1092-2 mit einem Nenndurchmesser von DN 200 und einer Druckstufe von PN 16.

Wie ist die Regelcharakteristik des Ventils?

Das Danfoss VFM2 verfügt über eine SPLIT-Ventilkennlinie, die im Bereich von 0-30% linear und von 30-100% logarithmisch ist. Das Stellverhältnis beträgt größer als 100:1, was eine präzise Regelung bietet. Die Leckrate liegt gemäß IEC534 bei kleiner als 0,03% des kvs. Die Hublänge des Ventils beträgt 50.

Welche Druckwerte sind zu beachten?

Das Ventil ist für eine Druckstufe von PN 16 ausgelegt. Der maximale Differenzdruck (Dp) beträgt 3,0 bar bei 2000N und 7,0 bar bei 5000N. Der maximale Schließdruck (Dps) liegt bei 10,0 bar.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 16
• Kvs-Wert: 630,0 m³/h
• Temperaturbereich: 2(-10) ...150C
• Ventilgehäuse: Grauguss (EN-GJL-250)
• Ventilkegel: Edelstahl
• Ventilsitz: Edelstahl
• Stellverhältnis: >100:1
• Leckrate: (gem. IEC534) <0,03% des kvs
• Hublänge: 50

Das Danfoss Durchgangsventil VFM2 DN200 bietet eine zuverlässige und präzise Regelung für anspruchsvolle Heizungs- und Fernwärmeanwendungen. Mit seinem robusten Gehäuse aus Grauguss (EN-GJL-250) und Komponenten aus Edelstahl ist es für einen weiten Temperaturbereich und verschiedene Medien geeignet. Der hohe Kvs-Wert von 630,0 m³/h und die Druckstufe PN16 unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Artikelnummer: 065B3505
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFM 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 20
• Rohraußendurchmesser Anschluss 1: 200
• Rohraußendurchmesser Anschluss 2: 200
• Druckstufe Flansch: PN 16
• Hublänge: 50
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 630
• Nenndurchmesser Anschluss 1: DN 20
• Max. Differenzdruck in geöffneter Stellung: 7
• Leckverlust des Kvs-Wertes: 0,03
• Einstellverhältnis (Svo): 1
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
