Allgemeine Beschreibung

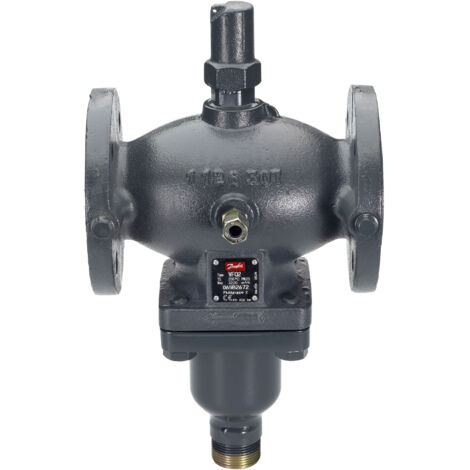

Das Danfoss Durchgangsventil VFQ2 DN 125 Kvs 160, PN 25, GGG-40,3, mit Flansch ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der hauptsächlich für den Einsatz in Fernwärmesystemen konzipiert ist. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt.Technische daten
- Nenndurchmesser: DN 125
- Kvs-Wert: 160 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck in geöffneter Stellung: 15 bar
- Volumenstrombereich: 0,1-250 m³/h
- Einstellbereich: 0,1-0,7 bar / 0,15-1,5 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30% Glykolanteil, max. 150/200 °C
- Hublänge: 20 mm
- Leckverlust des Kvs-Wertes: 0,03
Kompatibilität und Zubehör
- Verfügbar in zwei Ventilausführungen: VFQ 2 mit metallisch dichtendem Kegel und VFQ 21 mit weich dichtendem Kegel (auf Anfrage)
Weitere Informationen
- Werkstoffe: Ventilgehäuse aus Sphäroguss EN-GJS-400-18-LT (GGG-40.3), Ventilkegel aus Edelstahl W.-Nr. 1.4404, Ventilsitz aus Edelstahl W.-Nr. 1.4021, Druckentlastung über Edelstahlbalg W.-Nr. 1.4571
- Anschluss Flansch nach DIN 2501-C
- Geeignet für Heizung: ja
- Geeignet für Kühlen: nein
