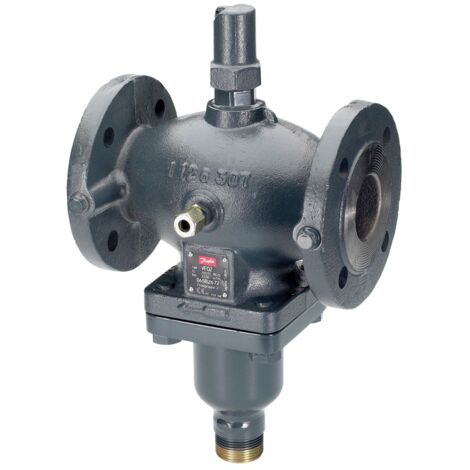

Danfoss Durchgangsventil VFQ2 DN 125 Kvs 160, PN 40, GS-C 25, mit Flansch

Danfoss Durchgangsventil VFQ2 DN 125 Kvs 160, PN 40, GS-C 25, mit Flansch

Das Danfoss Durchgangsventil VFQ2 DN 125 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Dieses robuste Durchgangsventil mit Flanschanschluss und einer Nennweite von DN 125 zeichnet sich durch einen Kvs-Wert von 160 m³/h und eine Druckstufe von PN 40 aus. Es ist als Schließventil ausgeführt, druckentlastet und verfügt über einen metallisch dichtenden Kegel sowie eine Einstelldrossel zur Volumenstrombegrenzung.

Wie funktioniert der Danfoss VFQ2 Regler?

Der Danfoss VFQ2 Regler arbeitet als selbsttätiger Differenzdruck- und Volumenstromregler. Er schließt zuverlässig, wenn der Differenzdruck ansteigt oder der eingestellte maximale Durchfluss überschritten wird. Die Regelung von Differenzdruck und Volumenstrom erfolgt dabei unabhängig voneinander. Der Regler besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur präzisen Differenzdruckeinstellung.

Welche Medien und Temperaturen sind zulässig?

Das Danfoss Durchgangsventil VFQ2 ist für den Einsatz mit Heizwasser und glykolhaltigem Wasser mit einem Glykolanteil von bis zu 30 % geeignet. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, wobei kurzzeitig Temperaturen bis 200 °C zulässig sind. Die Ausführung VFQ 2 verfügt über einen metallisch dichtenden Kegel, was eine hohe Dichtigkeit sicherstellt.

Welche Materialien sorgen für Langlebigkeit?

Für eine hohe Beständigkeit und Langlebigkeit sind die Komponenten des Danfoss Durchgangsventils VFQ2 aus hochwertigen Materialien gefertigt. Das Ventilgehäuse besteht aus Stahlguss GP240GH (GS-C 25). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 gefertigt, während der Ventilsitz aus Edelstahl W.-Nr. 1.4021 besteht. Die Druckentlastung wird über einen Edelstahlbalg aus W.-Nr. 1.4571 realisiert.

Technische Daten

• Nennweite DN: 125
• Kvs-Wert: 160 m³/h
• Nenndruck PN: 40
• Max. Differenzdruck: 15 bar
• Temperaturbereich: 2 bis 150 °C (kurzzeitig bis 200 °C)
• Volumenstrom Wirkdruck 0,2 bar: 8 - 80 m³/h
• Volumenstrom Wirkdruck 0,5 bar: 12 - 120 m³/h
• Hublänge: 20
• Leckverlust des Kvs-Wertes: 0,03
• Anschluss: Flansch

Das Danfoss Durchgangsventil VFQ2 DN 125 bietet eine zuverlässige Lösung für die präzise Regelung von Differenzdruck und Volumenstrom in Fernwärmesystemen. Mit seiner robusten Stahlgusskonstruktion, dem metallisch dichtenden Kegel und den Flanschanschlüssen für PN 40 ist es für anspruchsvolle Anwendungen ausgelegt. Die Nennweite von DN 125 und der Kvs-Wert von 160 m³/h unterstreichen die Leistungsfähigkeit dieses Ventils.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2686
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFQ 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 4
• Nenndurchmesser Anschluss 2: DN 12
• Rohraußendurchmesser Anschluss 1: 125
• Rohraußendurchmesser Anschluss 2: 125
• Druckstufe Flansch: PN 40
• Hublänge: 20
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 160
• Nenndurchmesser Anschluss 1: DN 12
• Max. Differenzdruck in geöffneter Stellung: 15
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
