Allgemeine Beschreibung

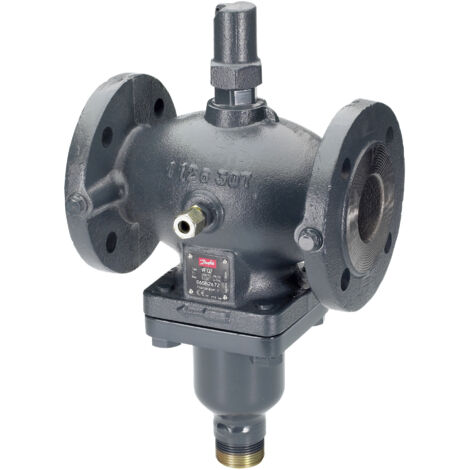

Das Danfoss Durchgangsventil VFQ2 DN 15 Kvs 4,0, PN 40, GS-C 25, mit Flansch ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der hauptsächlich für den Einsatz in Fernwärmesystemen konzipiert ist. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt. Es sind zwei Ventilausführungen erhältlich: VFQ 2 mit metallisch dichtendem Kegel und VFQ 21 mit weich dichtendem Kegel (auf Anfrage).Technische daten
- Nennweite: DN 15
- Kvs-Wert: 4,0 m³/h
- Volumenstrombereich: 0,1-250 m³/h
- Maximaler Nenndruck: PN 40
- Maximaler Differenzdruck: 20 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30% Glykolanteil, 2-150 (200) °C
- Werkstoffe: Ventilgehäuse aus Stahlguss GP240GH (GS-C 25), Ventilkegel aus Edelstahl W.-Nr. 1.4404, Ventilsitz aus Edelstahl W.-Nr. 1.4021, Druckentlastung über Edelstahlbalg W.-Nr. 1.4571
- Hublänge: 6 mm
- Leckverlust des Kvs-Wertes: 0,03
Kompatibilität und Zubehör
- Geeignet für Heizungsanwendungen
- Nicht geeignet für Kühlanwendungen
Weitere Informationen
- Bestell-Nr.: 065B2677
- Hersteller: Danfoss
- Hersteller-Modellnummer: VFQ 2
- Hersteller-Serie: Motorregelventile
