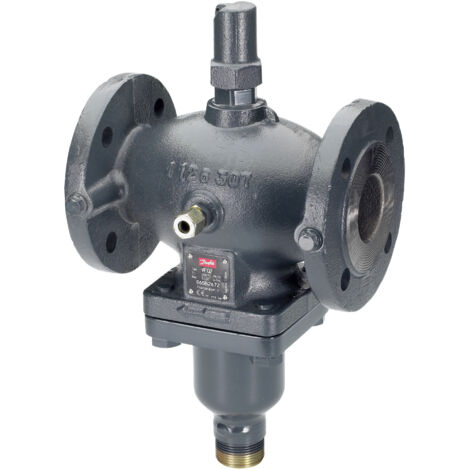

Danfoss Durchgangsventil VFQ2 DN 25 Kvs 8, PN 40, GS-C 25, mit Flansch

Danfoss Durchgangsventil VFQ2 DN 25 Kvs 8, PN 40, GS-C 25, mit Flansch

Das Danfoss Durchgangsventil VFQ2 DN 25 mit einem Kvs-Wert von 8 und einem Nenndruck von PN 40 ist ein selbsttätiger Differenzdruck- und Volumenstromregler. Gefertigt aus Stahlguss GP240GH (GS-C 25) und ausgestattet mit Flanschanschlüssen, ist es primär für den Einsatz in Fernwärmesystemen konzipiert. Es eignet sich für Heiz- und Kühlwasser mit bis zu 30 % Glykolanteil und bietet eine präzise Regelung des Durchflusses.

Wie funktioniert der Danfoss Durchgangsventil VFQ2?

Der VFQ2 Regler ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der den Durchfluss unabhängig vom Differenzdruck regelt. Er schließt automatisch bei steigendem Differenzdruck oder wenn der eingestellte maximale Volumenstrom überschritten wird. Das Ventil besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen sowie einer Feder zur Differenzdruckeinstellung. Diese Konstruktion ermöglicht eine präzise und zuverlässige Steuerung des Volumenstroms im System und eine flexible Installation sowohl im Vorlauf als auch im Rücklauf.

Für welche Medien und Temperaturen ist das Ventil geeignet?

Das Danfoss Durchgangsventil VFQ2 ist für Heiz- und Kühlwasser mit einem Glykolanteil von bis zu 30 % geeignet. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, wobei kurzzeitig auch 200 °C zulässig sind. Die hohe Druckstufe von PN 40 macht das Ventil auch für anspruchsvolle industrielle Anwendungen geeignet.

Welche Materialien und Anschlüsse zeichnen das VFQ2 aus?

Das Ventilgehäuse besteht aus hochwertigem Stahlguss GP240GH (GS-C 25). Der Ventilkegel ist aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021 gefertigt. Eine Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Die Anschlüsse sind als Flansch nach DIN 2501-C ausgeführt, passend für DN 25 Rohrleitungen. Das Ventil ist als Schließventil konzipiert und druckentlastet, mit einem metallisch dichtenden Kegel und einer Einstelldrossel zur Volumenstrombegrenzung.

Welche technischen Leistungsdaten sind relevant?

Das Ventil hat einen Kvs-Wert von 8 m³/h und ist für einen maximalen Differenzdruck von 20 bar in geöffneter Stellung ausgelegt. Der Volumenstrombereich liegt bei einem Wirkdruck von 0,2 bar zwischen 0,2 und 4 m³/h sowie bei 0,5 bar zwischen 0,3 und 6 m³/h. Die Nennweite beträgt DN 25.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 8 m³/h
• Nenndruck: PN 40
• Maximaler Differenzdruck (geöffnet): 20 bar
• Volumenstrom bei 0,2 bar Wirkdruck: 0,2 bis 4 m³/h
• Volumenstrom bei 0,5 bar Wirkdruck: 0,3 bis 6 m³/h
• Temperaturbereich: 2 bis 150 °C (kurzzeitig bis 200 °C)
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Stahlguss GP240GH (GS-C 25)
• Werkstoff Ventilkegel: Edelstahl W.-Nr. 1.4404
• Werkstoff Ventilsitz: Edelstahl W.-Nr. 1.4021

Das Danfoss Durchgangsventil VFQ2 DN 25 mit einem Kvs-Wert von 8 und einer Druckstufe von PN 40 bietet eine zuverlässige und präzise Regelung von Differenzdruck und Volumenstrom in Fernwärmesystemen. Die robuste Bauweise aus Stahlguss und Edelstahl sowie die Eignung für Heiz- und Kühlwasser bis 150 °C (kurzzeitig 200 °C) ermöglichen einen langlebigen Einsatz für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2679
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFQ 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Druckstufe Artikel: PN 4
• Nenndurchmesser Anschluss 2: DN 25
• Rohraußendurchmesser Anschluss 1: 25
• Rohraußendurchmesser Anschluss 2: 25
• Druckstufe Flansch: PN 40
• Hublänge: 6
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 8
• Nenndurchmesser Anschluss 1: DN 25
• Max. Differenzdruck in geöffneter Stellung: 20
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
