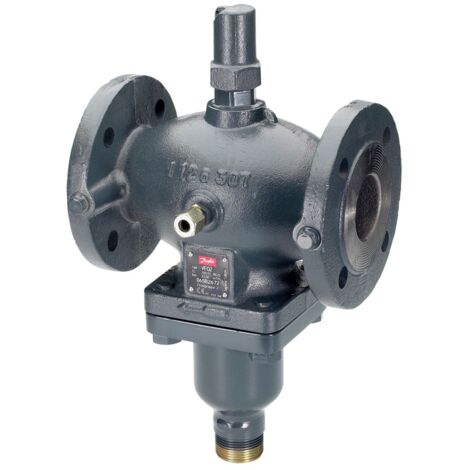

Danfoss Durchgangsventil VFQ2 DN 32 Kvs 16, PN 16, GG-25, mit Flansch

Danfoss Durchgangsventil VFQ2 DN 32 Kvs 16, PN 16, GG-25, mit Flansch

Das Danfoss Durchgangsventil VFQ2 DN 32 ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Mit einem Kvs-Wert von 16 m³/h, einem Nenndruck von PN 16 und einem robusten Gehäuse aus Grauguss (EN-GJL-250) bietet das Ventil eine präzise Regelung für Heiz- und Kühlwasseranwendungen mit bis zu 30 % Glykolanteil. Die Flanschanschlüsse nach DIN 2501-C ermöglichen eine sichere Integration in bestehende Rohrsysteme.

Wie funktioniert das Danfoss Durchgangsventil VFQ2?

Der Regler ist ein selbsttätiger Differenzdruck- und Volumenstromregler. Er schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Der Regler besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt.

Welche Materialien und Bauweise zeichnen das Ventil aus?

Das Ventilgehäuse ist aus Grauguss EN-GJL-250 (GG-25) gefertigt. Der Ventilkegel besteht aus Edelstahl W.-Nr. 1.4404 und der Ventilsitz aus Edelstahl W.-Nr. 1.4021. Eine Druckentlastung erfolgt über einen Edelstahlbalg W.-Nr. 1.4571. Das VFQ 2 ist mit einem metallisch dichtenden Kegel ausgestattet. Eine Variante VFQ 21 mit weich dichtendem Kegel ist auf Anfrage erhältlich.

Für welche Medien und Temperaturbereiche ist das Ventil geeignet?

Das Durchgangsventil VFQ2 ist für den Einsatz mit Heiz- und Kühlwasser vorgesehen, das einen Glykolanteil von bis zu 30 % aufweisen kann. Der Temperaturbereich für diese Medien liegt zwischen 2 °C und 150 °C, wobei kurzzeitig auch Temperaturen bis 200 °C zulässig sind. Dies ermöglicht eine flexible Anwendung in verschiedenen Temperaturbereichen von Heiz- und Kühlsystemen.

Welche Anschlussmöglichkeiten bietet das Ventil?

Das Ventil verfügt über Flanschanschlüsse nach DIN 2501-C mit einer Nennweite von DN 32 für beide Anschlüsse. Der Nenndruck beträgt PN 16. Die Flanschverbindung ermöglicht eine sichere und standardisierte Integration in bestehende Rohrleitungssysteme.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 16 m³/h
• Nenndruck: PN 16
• Max. Differenzdruck in geöffneter Stellung: 16 bar
• Volumenstrom Wirkdruck 0,2 bar: 0,4 - 7 m³/h
• Volumenstrom Wirkdruck 0,5 bar: 0,5 - 10 m³/h
• Temperaturbereich: 2 - 150 (200) °C
• Medien: Heiz- und Kühlwasser bis 30 % Glykolanteil
• Anschluss: Flansch nach DIN 2501-C
• Werkstoff Gehäuse: Grauguss EN-GJL-250 (GG-25)

Das Danfoss Durchgangsventil VFQ2 DN 32 mit einem Kvs-Wert von 16 m³/h und einem Nenndruck von PN 16 bietet eine zuverlässige Lösung für die Regelung von Differenzdruck und Volumenstrom in Fernwärme- sowie Heiz- und Kühlsystemen. Die robuste Bauweise aus Grauguss und Edelstahl sowie die Eignung für Temperaturen bis 150 °C (kurzzeitig 200 °C) stellen eine hohe Betriebssicherheit und Langlebigkeit sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2657
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VFQ 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoffgüte: Gusseisen GG 25 (GJL-250)
• Werkstoff des Gehäuses: Gusseisen
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 32
• Rohraußendurchmesser Anschluss 1: 32
• Rohraußendurchmesser Anschluss 2: 32
• Druckstufe Flansch: PN 16
• Hublänge: 9
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 16
• Nenndurchmesser Anschluss 1: DN 32
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,03
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
