Allgemeine Beschreibung

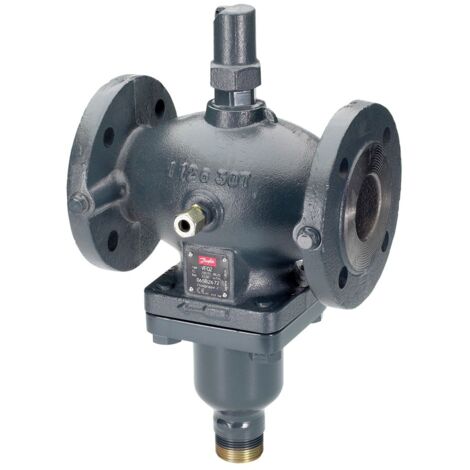

Das Danfoss Durchgangsventil VFQ2 DN 32 Kvs 16, PN 40, GS-C 25, mit Flansch ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der hauptsächlich für den Einsatz in Fernwärmesystemen konzipiert ist. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt.Technische daten
- Nennweite: DN 32
- Kvs-Wert: 16 m³/h
- Nenndruck: PN 40
- Max. Differenzdruck in geöffneter Stellung: 20 bar
- Leckverlust des Kvs-Wertes: 0,03
- Volumenstrombereich: 0,1-250 m³/h
- Einstellbereich: 0,1-0,7 bar / 0,15-1,5 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30% Glykolanteil, 2-150 (200) °C
- Hublänge: 9 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Ventilgehäuse: Stahlguss GP240GH (GS-C 25)
- Ventilkegel: Edelstahl W.-Nr. 1.4404
- Ventilsitz: Edelstahl W.-Nr. 1.4021
- Druckentlastung: Edelstahlbalg W.-Nr. 1.4571
Kompatibilität und Zubehör
- Verfügbar in zwei Ventilausführungen: VFQ 2 mit metallisch dichtendem Kegel und VFQ 21 mit weich dichtendem Kegel (auf Anfrage)
Installation
- Einbau im Rücklauf: AFPQ 4/VFQ 2(1) mit einstellbarem Sollwert
- Einbau im Vorlauf: AFPQ/VFQ 2(1) mit einstellbarem Sollwert
Anwendung
- Geeignet für Heizungsanwendungen
- Nicht geeignet für Kühlanwendungen
Weitere Informationen
- Bestell-Nr.: 065B2680
- Fabrikat: Danfoss
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: VFQ 2
- Hersteller-Serie: Motorregelventile
