Allgemeine Beschreibung

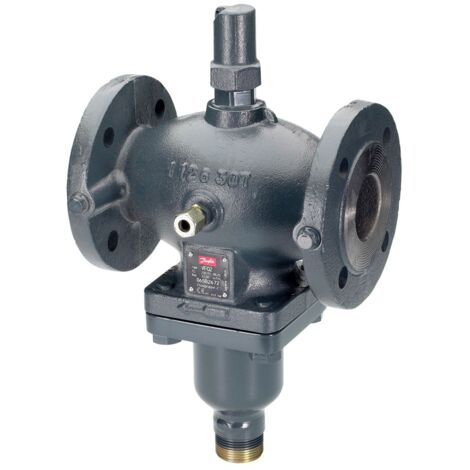

Das Danfoss Durchgangsventil VFQ2 DN 80 Kvs 80, PN 16, GG-25, mit Flansch ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt.Technische daten
- Nenndurchmesser: DN 80
- Kvs-Wert: 80 m³/h
- Nenndruck: PN 16
- Volumenstrombereich: 0,1-250 m³/h
- Einstellbereich: 0,1-0,7 bar / 0,15-1,5 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 150 °C (max. 200 °C bei 30% Glykolanteil)
- Wirkdruck 0,2 bar: 4 - 40 m³/h
- Wirkdruck 0,5 bar: 6 - 58 m³/h
- Hublänge: 18 mm
- Leckverlust des Kvs-Wertes: 0,03
Kompatibilität und Zubehör
- Geeignet für Heizungsanwendungen
- Nicht geeignet für Kühlanwendungen
Weitere Informationen
- Werkstoffe: Ventilgehäuse aus Grauguss EN-GJL-250 (GG-25), Ventilkegel aus Edelstahl W.-Nr. 1.4404, Ventilsitz aus Edelstahl W.-Nr. 1.4021, Druckentlastung über Edelstahlbalg W.-Nr. 1.4571
- Anschluss Flansch nach DIN 2501-C
- Bestell-Nr.: 065B2661
