Allgemeine Beschreibung

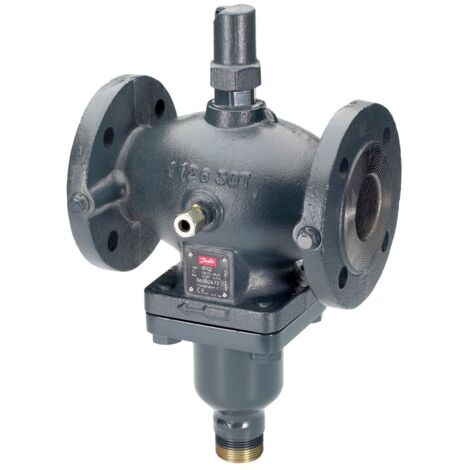

Das Danfoss Durchgangsventil VFQ2 DN 80 Kvs 80, PN 40, GS-C 25, mit Flansch ist ein selbsttätiger Differenzdruck- und Volumenstromregler, der speziell für den Einsatz in Fernwärmesystemen konzipiert wurde. Der Regler schließt bei steigendem Differenzdruck oder wenn der eingestellte maximale Durchfluss überschritten wird. Er besteht aus einem Regelventil mit einstellbarem Druckbegrenzer, einem Stellantrieb mit zwei Stellmembranen und einer Feder zur Differenzdruckeinstellung. Differenzdruck und Volumenstrom werden unabhängig voneinander geregelt.Technische daten
- Nennweite: DN 80
- Kvs-Wert: 80 m³/h
- Nenndruck: PN 40
- Max. Differenzdruck in geöffneter Stellung: 20 bar
- Volumenstrombereich: 0,1-250 m³/h
- Einstellbereich: 0,1-0,7 bar / 0,15-1,5 bar
- Temperaturbereich: Heiz-/Kühlwasser bis 30% Glykol: 2 - 150 (200) °C
- Werkstoffe: Ventilgehäuse aus Stahlguss GP240GH (GS-C 25), Ventilkegel aus Edelstahl W.-Nr. 1.4404, Ventilsitz aus Edelstahl W.-Nr. 1.4021, Druckentlastung über Edelstahlbalg W.-Nr. 1.4571
- Hublänge: 18 mm
- Leckverlust des Kvs-Wertes: 0,03
Kompatibilität und Zubehör
- Medien: Heiz- und Kühlwasser bis 30% Glykolanteil
- Verfügbare Ventilausführungen: VFQ 2 mit metallisch dichtendem Kegel, VFQ 21 mit weich dichtendem Kegel (auf Anfrage)
Installation
- Einbau im Rücklauf: AFPQ 4/VFQ 2(1) – einstellbarer Sollwert
- Einbau im Vorlauf: AFPQ/VFQ 2(1) – mit einstellbarem Sollwert
Anwendung
- Regelung von Differenzdruck und Volumenstrom in Fernwärmesystemen
- Geeignet für Heizungsanwendungen
- Nicht geeignet für Kühlanwendungen
Weitere Informationen
- Bestell-Nr.: 065B2684
- Hersteller: Danfoss
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
