Allgemeine Beschreibung

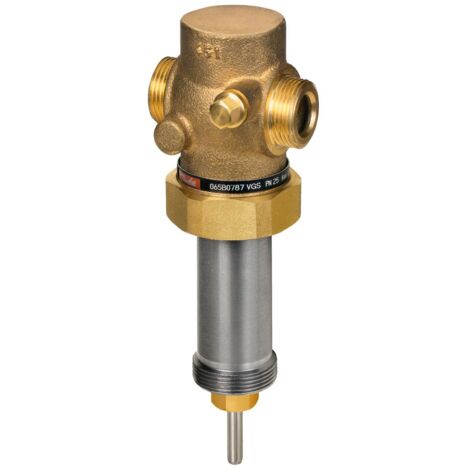

Das Danfoss Durchgangsventil VGS DN 15 Kvs 1,0, PN 25, RG-5, AG ist ein hochwertiges Ventil, das für mechanische Thermostate AVT/STM und elektrische Stellantriebe AMV(E)20,23,30,33 konzipiert wurde. Es bietet eine Sicherheitsfunktion in Kombination mit dem Typ STM (STW) und ermöglicht die Verbindung von bis zu drei Thermostaten oder elektrischen Stellantrieben. Das Ventil schließt bei steigender Temperatur druckentlastet und verfügt über einen Kegel mit Weichdichtung.Technische daten
- Nennweite: DN 15
- Kvs-Wert: 1,0 m³/h
- Nenndruck: PN 25
- Max. Differenzdruck in geöffneter Stellung: 10 bar
- Leckverlust des Kvs-Wertes: 0,05
- Temperaturbereich: 2 - 200 °C
- Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
- Ventilkegel: Edelstahl W.-Nr. 1.4122
- Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Hublänge: 3 mm
Kompatibilität und Zubehör
- Geeignet für mechanische Thermostate AVT/STM
- Kompatibel mit elektrischen Stellantrieben AMV(E)20,23,30,33
- Kombinationsstück K2/K3 erforderlich für Druckantriebe
Installation
- Anschluss 1: Außengewinde (metrisch)
- Anschluss 2: Außengewinde (metrisch)
- Nenndurchmesser Anschluss 2: DN 15
- Rohraußendurchmesser Anschluss 1: 15 mm
- Rohraußendurchmesser Anschluss 2: 15 mm
Anwendung
- Geeignet für Heizungsanwendungen
- Nicht geeignet für Kühlanwendungen
- Medien: Heiz- und Kühlwasser bis 30% Glykolanteil und Dampf
Weitere Informationen
- Hersteller-Artikelnummer: 065B0786
- Hersteller-Warengruppe: Komponenten (Fernwärme)
- Hersteller-Produktgruppe: Danfoss Fernwärme
- Hersteller-Modellnummer: VGS
- Hersteller-Serie: Motorregelventile
