Allgemeine Beschreibung

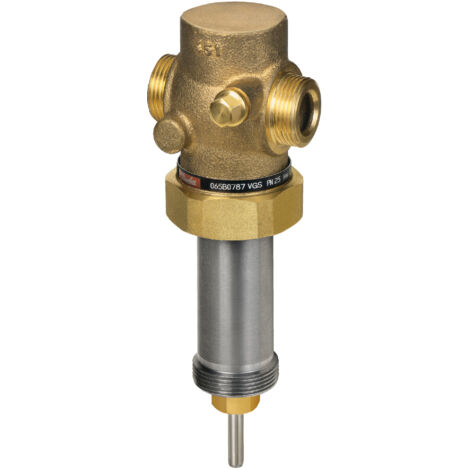

Das Danfoss Durchgangsventil VGS DN 15 Kvs 1,6, PN 25, RG-5, AG ist ein hochwertiges Ventil, das für mechanische Thermostate AVT/STM und elektrische Stellantriebe AMV(E)20,23,30,33 konzipiert wurde. Es bietet eine Sicherheitsfunktion und ist typgeprüft nach DIN EN 14597. Das Ventil ermöglicht die Kombination von bis zu drei Thermostaten oder elektrischen Stellantrieben und/oder Druckantrieben (Kombinationsstück K2/K3 erforderlich). Bei steigender Temperatur schließt es druckentlastet und verfügt über einen Kegel mit Weichdichtung.Technische daten
- Nennweite DN: 15
- Kvs (m³/h): 1,6
- Nenndruck PN: 25
- Max. Differenzdruck in geöffneter Stellung: 10 bar
- Leckverlust des Kvs-Wertes: 0,05
- Temperaturbereich (°C): 2 - 200
- Werkstoff Ventilgehäuse: Rotguss CuZn40Pb2 (RG5)
- Ventilkegel: Edelstahl W.-Nr. 1.4122
- Ventilsitz: Edelstahl W.-Nr. 1.4571
- Kegeldichtung: EPDM
- Hublänge: 3
- Rohraußendurchmesser Anschluss 1: 15
- Rohraußendurchmesser Anschluss 2: 15
Kompatibilität und Zubehör
- Geeignet für mechanische Thermostate AVT/STM
- Kompatibel mit elektrischen Stellantrieben AMV(E)20,23,30,33
- Kombinationsstück K2/K3 erforderlich für Druckantriebe
Installation
- Anschluss 1: Außengewinde (metrisch)
- Anschluss 2: Außengewinde (metrisch)
Anwendung
- Geeignet für Heiz- und Kühlwasser bis 30% Glykolanteil
- Verwendbar für Dampf
- Geeignet für Heizungsanwendungen
- Nicht geeignet für Kühlanwendungen
