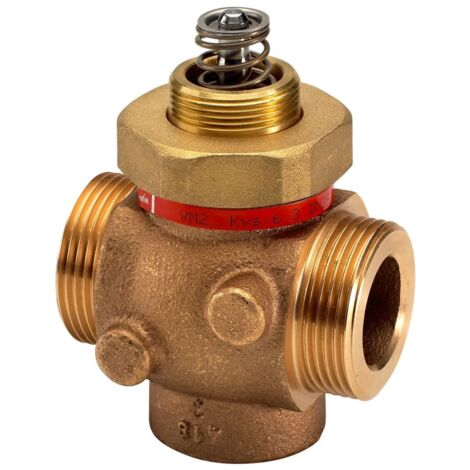

Danfoss Durchgangsventil VM2 DN 20 Kvs 4,0, PN 25, RG5, G 1A

Danfoss Durchgangsventil VM2 DN 20 Kvs 4,0, PN 25, RG5, G 1A

Das Danfoss Durchgangsventil VM2 DN 20 ist eine zuverlässige Komponente für Heizungsanlagen, die durch ihre robuste Bauweise und präzise Regelung überzeugt. Mit einem Kvs-Wert von 4,0 und einer Druckstufe von PN 25 ist es für den Einsatz mit Wasser und Wasser-Glykol-Gemischen bis zu 30 % bei Temperaturen bis 150 °C ausgelegt. Das Ventil ist kompatibel mit verschiedenen Stellantrieben der AMV(E)-Serie und besteht aus hochwertigem Rotguss und Edelstahl.

Welche Eigenschaften zeichnen das Danfoss Durchgangsventil VM2 aus?

Das Ventilgehäuse des Danfoss VM2 ist aus Rotguss RG5 (Werkstoff-Nr. 2.1096.1) gefertigt, was eine hohe Beständigkeit und Langlebigkeit sicherstellt. Ventilkegel und Ventilsitz bestehen aus Edelstahl, was eine präzise Regelung und Widerstandsfähigkeit gegenüber den durchfließenden Medien ermöglicht. Der Anschluss erfolgt über ein Außengewinde G1A gemäß ISO 228/1. Das Ventil ist für eine maximale zulässige Temperatur von 150 °C und einen maximalen Differenzdruck von 16,0 bar ausgelegt.

Für welche Anwendungen ist das Ventil geeignet?

Das Durchgangsventil VM2 ist speziell für den Einsatz in Heizungsanlagen konzipiert. Es eignet sich für den Betrieb mit Wasser sowie Wasser-Glykol-Gemischen mit einem Glykolanteil von bis zu 30 %. Eine Verwendung für Kühlanwendungen ist nicht vorgesehen. Die Nennweite DN 20 und die Druckstufe PN 25 ermöglichen den Einsatz in Systemen mit entsprechenden Anforderungen.

Welche Stellantriebe sind mit dem VM2 kompatibel?

Das Danfoss Durchgangsventil VM2 kann mit den Stellantrieben der AMV(E)-Serie kombiniert werden. Hierzu zählen die Modelle AMV(E) 10 oder 13, AMV(E) 20 oder 23 sowie AMV(E) 30 oder 33. Diese Kompatibilität bietet Flexibilität bei der Integration in unterschiedliche Heizsysteme.

Technische Daten

• Nennweite: DN 20
• Kvs-Wert: 4,0
• Druckstufe: PN 25
• Max. zulässige Temperatur: 150 °C
• Max. Differenzdruck: 16,0 bar
• Anschluss: Außengewinde (ISO 228/1) G1A
• Werkstoff Gehäuse: Rotguss RG5
• Werkstoff Ventilkegel: Edelstahl
• Werkstoff Ventilsitz: Edelstahl
• Hublänge: 5

Das Danfoss Durchgangsventil VM2 DN 20 bietet eine robuste und zuverlässige Lösung für die Regelung in Heizungsanlagen. Mit seiner Konstruktion aus Rotguss und Edelstahl, einem Kvs-Wert von 4,0 und einer Druckstufe von PN 25 ist es für anspruchsvolle Betriebsbedingungen bis 150 °C und einem Differenzdruck von 16,0 bar geeignet. Die Kompatibilität mit den AMV(E)-Stellantrieben ermöglicht eine flexible Systemintegration.

Produktspezifikation

• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 065B2016
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Druckstufe Flansch: PN 25
• Hublänge: 5
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 4
• Max. Differenzdruck in geöffneter Stellung: 25
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
