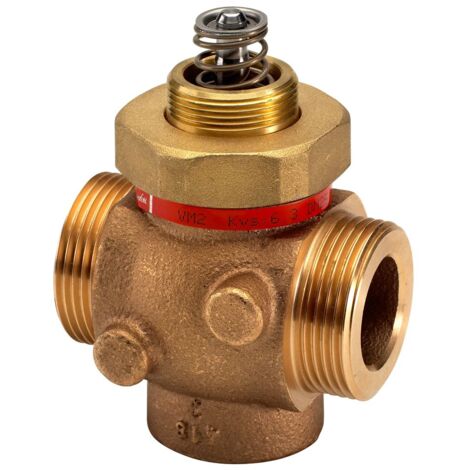

Danfoss Durchgangsventil VM2 DN 15 Kvs 1,6, PN 25, RG5, G 3/4" A

Danfoss Durchgangsventil VM2 DN 15 Kvs 1,6, PN 25, RG5, G 3/4" A

Das Danfoss Durchgangsventil VM2 DN 15 ist ein robustes Regelventil, das speziell für den Einsatz in Heizungsanlagen konzipiert wurde. Mit einem Kvs-Wert von 1,6 und einer Druckstufe von PN 25 bietet es eine zuverlässige Leistung. Das Ventilgehäuse besteht aus hochwertigem Rotguss RG5 und ist für den Betrieb mit verschiedenen Danfoss Stellantrieben der Serien AMV(E) 10, 13, 20, 23, 30 oder 33 ausgelegt.

Welche Eigenschaften zeichnen das Danfoss Durchgangsventil VM2 aus?

Das Danfoss Durchgangsventil VM2 verfügt über ein Gehäuse aus Rotguss RG5 (Werkstoff-Nr. 2.1096.1), was eine hohe Beständigkeit sicherstellt. Ventilkegel und Ventilsitz sind aus Edelstahl gefertigt. Das Ventil ist für eine maximale zulässige Temperatur von 150 °C ausgelegt und kann mit Medien wie Wasser sowie Wasser mit bis zu 30 % Glykol betrieben werden. Der maximale Differenzdruck beträgt 16,0 bar. Der Anschluss erfolgt über ein Außengewinde G3/4 A gemäß ISO 228/1.

Für welche Anwendungen ist das Ventil geeignet?

Das Durchgangsventil VM2 ist ideal für den Einsatz in Heizungsanlagen, insbesondere in Fernwärmesystemen. Es ist für einen Nenndurchmesser von DN 15 ausgelegt und bietet ein Einstellverhältnis von 2. Die Kompatibilität mit den genannten Danfoss Stellantrieben ermöglicht eine präzise Regelung. Die Installation des Ventils erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge, was die Handhabung vereinfacht.

Technische Daten

• Nenndurchmesser: DN 15
• Druckstufe: PN 25
• Kvs-Wert: 1,6
• Max. zulässige Temperatur: 150 °C
• Max. Differenzdruck: 16,0 bar
• Anschluss: Außengewinde G3/4 A
• Werkstoff Gehäuse: Rotguss RG5
• Werkstoff Ventilkegel: Edelstahl
• Werkstoff Ventilsitz: Edelstahl
• Hublänge: 5

Das Danfoss Durchgangsventil VM2 bietet eine langlebige und präzise Lösung für die Regelung von Heizungsanlagen. Mit seiner robusten Konstruktion aus Rotguss und Edelstahl, einer Druckstufe von PN 25 und der Eignung für Temperaturen bis 150 °C stellt es eine zuverlässige Komponente in anspruchsvollen Systemen dar.

Produktspezifikation

• Hersteller-Artikelnummer: 065B2014
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VM 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Bronze (Rg 5)
• Werkstoff des Gehäuses: Bronze
• Druckstufe Artikel: PN 25
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Druckstufe Flansch: PN 25
• Hublänge: 5
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 1,6
• Nenndurchmesser Anschluss 1: DN 15
• Max. Differenzdruck in geöffneter Stellung: 16
• Leckverlust des Kvs-Wertes: 0,05
• Einstellverhältnis (Svo): 2
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
