Danfoss Durchgangsventil VS2 DN 15 Kvs 0,25, PN 16, entzinkungsfreies Messing

Danfoss Durchgangsventil VS2 DN 15 Kvs 0,25, PN 16, entzinkungsfreies Messing

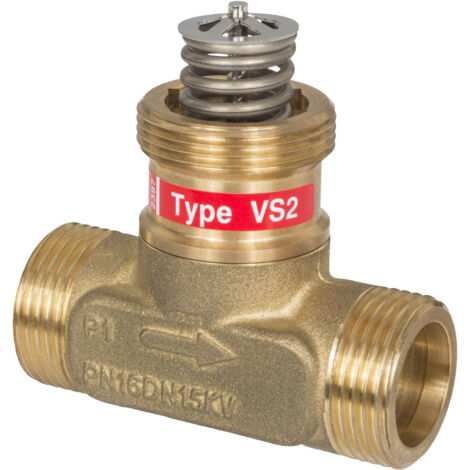

Das Danfoss Durchgangsventil VS2 DN 15 ist ein robustes Ventil aus entzinkungsfreiem Messing, ausgelegt für einen Nenndruck von PN 16 und einen Kvs-Wert von 0,25 m³/h. Es ist ideal für den Einsatz in Fernwärme- und Heizungssystemen sowie in der Warmwasserversorgung mit Wärmeübertrager oder Speicher. Das Ventil ist für die Kombination mit verschiedenen elektrischen Danfoss Stellantrieben der AMV-Serie konzipiert.

Für welche Anwendungen ist das Danfoss Durchgangsventil VS2 geeignet?

Das Ventil ist speziell für Fernwärmesysteme, Heizungssysteme und die Warmwasserversorgung konzipiert. Es eignet sich für den Einsatz mit Kreislaufwasser sowie Wasser-Glykol-Gemischen bis zu 30 % und kann Temperaturen von 5 bis 130 °C verarbeiten. Die Konstruktion aus entzinkungsfreiem Messing ermöglicht eine hohe Beständigkeit gegenüber Korrosion.

Welche Materialien und technischen Eigenschaften zeichnen das Ventil aus?

Das Ventilgehäuse besteht aus entzinkungsfreiem Messing, während Ventilkegel, Ventilsitz und Kegelstange aus Edelstahl gefertigt sind. Die Dichtung besteht aus EPDM. Die Anschlüsse sind als Außengewinde nach ISO 228/1 ausgeführt (G3/4A). Das Ventil ist für einen Nenndruck von PN 16 ausgelegt und hält einem maximalen Differenzdruck von 10 bar in geöffneter Stellung stand.

Wie funktioniert die Regelung des Danfoss Durchgangsventils VS2?

Das Danfoss VS2 Durchgangsventil verfügt über eine Hublänge von 4 mm und einen Regelbereich von mindestens 50:1, was eine präzise Steuerung ermöglicht. Der Kvs-Wert von 0,25 m³/h gibt den Durchfluss bei vollständig geöffnetem Ventil an.

Technische Daten

• Nennweite: DN 15
• Nenndruck: PN 16
• Kvs-Wert: 0,25 m³/h
• Max. zul. Temperatur: 5 - 130 °C
• Medium: Kreislaufwasser, Wasser-Glykol-Gemisch bis 30 %
• Hub: 4 mm
• Regelbereich: größer oder gleich 50:1
• Max. Differenzdruck (geöffnet): 10 bar
• Werkstoff Ventilgehäuse: entzinkungsfreies Messing
• Werkstoff Ventilkegel, Ventilsitz, Kegelstange: Edelstahl
• Dichtung: EPDM
• Anschluss: Außengewinde G3/4A (ISO 228/1)

Das Danfoss Durchgangsventil VS2 DN 15 bietet eine präzise und zuverlässige Regelung für anspruchsvolle Anwendungen in Heizungs- und Fernwärmesystemen. Mit seiner robusten Bauweise aus entzinkungsfreiem Messing, einem Nenndruck von PN 16 und einem Kvs-Wert von 0,25 m³/h ist es eine langlebige Komponente für die Warmwasserversorgung. Die Kompatibilität mit einer Reihe von Danfoss Stellantrieben ermöglicht eine flexible Integration in bestehende Anlagen.

Produktspezifikation

• Hersteller-Artikelnummer: 065F2111
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: VS 2
• Hersteller-Serie: Motorregelventile
• Anschluss 1: Außengewinde (metrisch)
• Anschluss 2: Außengewinde (metrisch)
• Werkstoffgüte: Messing, entzinkungsbeständig (DZR)
• Werkstoff des Gehäuses: Messing
• Druckstufe Artikel: PN 16
• Nenndurchmesser Anschluss 2: DN 15
• Rohraußendurchmesser Anschluss 1: 15
• Rohraußendurchmesser Anschluss 2: 15
• Druckstufe Flansch: PN 16
• Hublänge: 4
• Mit Kupplungsanschluss 1: nein
• Mit Kupplungsanschluss 2: nein
• Kvs-Wert: 0,25
• Nenndurchmesser Anschluss 1: DN 15
• Max. Differenzdruck in geöffneter Stellung: 10
• Leckverlust des Kvs-Wertes: 0,05
• Einstellverhältnis (Svo): 2
• Geeignet für Heizung: ja
• Geeignet für Kühlen: nein
