Allgemeine Beschreibung

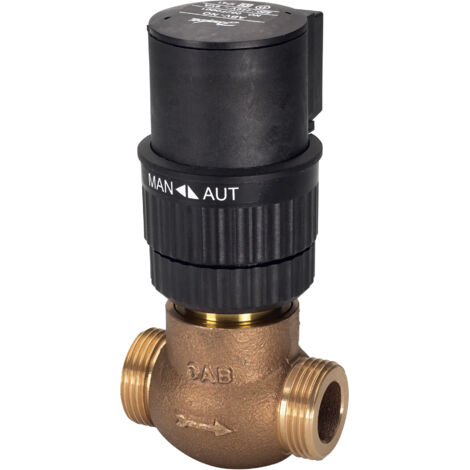

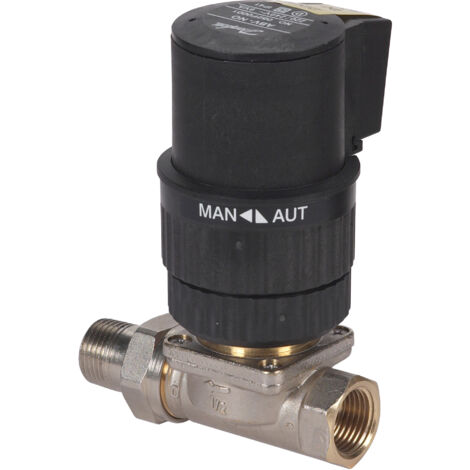

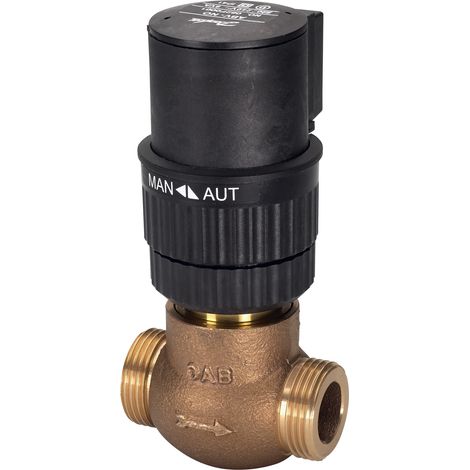

Der Danfoss elektrische Stellantrieb ABV-NO ist ein thermischer Stellantrieb, der ohne Sicherheitsfunktion arbeitet und für eine Versorgungsspannung von 230 V ausgelegt ist. Dieses stromlos offene Modell ist eine zuverlässige Komponente für die präzise Regelung von Vorlauftemperaturen, Fußbodenheizungen, Warmwasserbereitungsanlagen, Zonenventilen und Fernwärmesystemen. Er wird in Kombination mit kompakten Sitzventilen eingesetzt, um die Temperaturregelung in verschiedenen Systemen zu optimieren.Technische daten
- Netzspannung: 230 V AC, +10% bis -15%, 50 Hz
- Leistungsaufnahme: 9 VA
- Stellkraft: 80 N
- Maximaler Hub: 4 mm
- Umgebungstemperatur: 0 bis 60 °C
- Schutzart: IP41
- Werkstoff des Gehäuses: Kunststoff
- Steuersignal: Zweipunkt
- Übertragung: hydraulisch
- Bauhöhe: 64 mm
- Baulänge: 90 mm
- Bautiefe: 94 mm
Kompatibilität und Zubehör
Der Stellantrieb ist kompatibel mit den 2-Wege-Ventilen der Typen RAV, VMA und VMT sowie den 3-Wege-Ventilen VMV und KOVM.
Installation
Der Anschluss an die Ventile ist markengebunden, was eine optimale Abstimmung sicherstellt. Die manuelle Handverstellung ermöglicht eine einfache Justierung während der Installation.
Anwendung
Der Danfoss ABV-NO Stellantrieb wird zur Automatisierung von 3-Wege-Mischventilen in Heiz- und Kühlsystemen eingesetzt, z. B. in Mischergruppen, Übergabestationen oder Zonenregelungen. Er ist besonders geeignet, wenn eine stromlos offene Sicherheitsstellung gefordert ist.
Weitere Informationen
Der Stellantrieb arbeitet mit einem Zweipunkt-Steuersignal und besitzt keine Schaltkontakte oder Hilfskontakte. Die Übertragung der Stellbewegung erfolgt hydraulisch.
