Danfoss elektrischer Stellantrieb AME 658 SD 24V, 2000N, 3 Punkt, stetig, mit Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME 658 SD 24V, 2000N, 3 Punkt, stetig, mit Sicherheitsfunktion

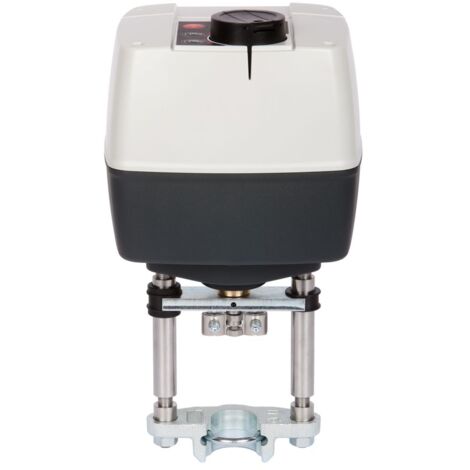

Der elektrische Stellantrieb AME 658 SD von Danfoss ist ein leistungsstarkes und vielseitiges Antriebselement für Ventile mit Nennweiten von DN 15 bis DN 250. Mit einer Stellkraft von 2000 N und einem maximalen Hub von 50 mm eignet er sich ideal für den Einsatz in Heizungs- und Fernwärmeanlagen. Die Versorgung erfolgt mit 24 V AC/VDC, was eine flexible Integration in verschiedene Steuerungssysteme ermöglicht. Eine integrierte Sicherheitsfunktion sorgt für eine zuverlässige Betriebsweise, wobei der Antrieb ohne Typprüfung (Antriebsstange ausfahrend) arbeitet.

Für welche Ventile ist der AME 658 SD geeignet?

Der Stellantrieb ist passend für die Ventilserien AFQM, VFG(S)2, VFU2, VFM2 sowie VF2/3 ab DN 100. Er ist speziell für den Einsatz an Ventilen in Fernwärmeanlagen konzipiert und unterstützt die präzise Regelung von Durchflussmengen. Die elektrische Handverstellung ermöglicht eine einfache manuelle Bedienung, was die Wartung und Inbetriebnahme erleichtert.

Wie erfolgt die Steuerung und Signalverarbeitung?

Der AME 658 SD bietet eine kontinuierliche Stellbewegung mit 3-Punkt-Steuerung. Die Eingangssignale können wahlweise 0(4) bis 20 mA oder 0(2) bis 10 V DC betragen. Das Ausgangssignal ist galvanisch getrennt und unabhängig vom Eingangssignal, ebenfalls mit 0(4) bis 20 mA oder 0(2) bis 10 V DC. Die Stellzeit ist flexibel auf 2 oder 6 Sekunden pro Millimeter einstellbar, was eine Anpassung an unterschiedliche Regelungsanforderungen ermöglicht. Eine elektrisch einstellbare Ventilhubbegrenzung und eine anpassbare Kennlinienoptimierung ermöglichen eine präzise Anpassung an die jeweiligen Systemanforderungen.

Welche Schutz- und Sicherheitsmerkmale bietet der Stellantrieb?

Der Stellantrieb verfügt über die Schutzart IP54 gemäß EN 60529, was ihn gegen Staub und Spritzwasser schützt. Er ist für den Betrieb in einem Temperaturbereich von 0 bis 55 °C ausgelegt und kann in beliebiger Einbaulage montiert werden. Thermischer Überlastschutz und kraftabhängige Endabschaltung sorgen für eine sichere und schonende Funktion. Die Ein- und Ausgangssignale sind galvanisch getrennt, was die Störsicherheit des Systems erhöht.

Welche konstruktiven Merkmale und Zusatzfunktionen sind vorhanden?

Das Gehäuse des Stellantriebs besteht aus Kunststoff. Die Bauhöhe beträgt 205, die Baulänge 215 und die Bautiefe 422. Ein mechanischer Standanzeiger ist integriert, der den aktuellen Stellungszustand anzeigt. Die Übertragung erfolgt magnetisch. Eine selbsteinstellbare Schlaglänge ist ebenfalls vorhanden. Optional ist eine Bluetooth-Schnittstelle verfügbar.

Technische Daten

• Versorgungsspannung: 24 VAC/VDC
• Leistungsaufnahme: 19,2 VA
• Stellkraft: 2000 N
• Hub: max. 50 mm
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54 nach EN 60529
• Gehäusematerial: Kunststoff
• Bauhöhe: 205
• Baulänge: 215
• Bautiefe: 422

Der Danfoss AME 658 SD Stellantrieb überzeugt durch seine hohe Stellkraft von 2000 N und die flexible Steuerung mit 3-Punkt- und kontinuierlicher Regelung. Die robuste Bauweise mit Schutzart IP54 und die integrierten Sicherheitsfunktionen machen ihn zu einer zuverlässigen Lösung für die präzise Ventilsteuerung in Fernwärme- und Heizungsanlagen. Mit einer Versorgungsspannung von 24 VAC/VDC und einem maximalen Hub von 50 mm ist er vielseitig einsetzbar.

Produktspezifikation

• Hersteller-Serie: Elektrische Stellantriebe
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G3448
• Baulänge: 215
• Bauhöhe: 205
• Bautiefe: 422
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Hublänge: 50
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V DC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
