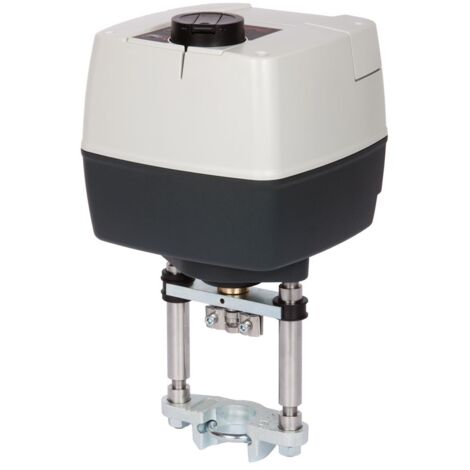

Danfoss elektrischer Stellantrieb AME 659 SD 230V AC, Stellsignal 3 Punkt, mit Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME 659 SD 230V AC, Stellsignal 3 Punkt, mit Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AME 659 SD ist ein zuverlässiges Gerät für die präzise Ventilsteuerung. Er arbeitet mit 230V AC/VDC, verfügt über eine Sicherheitsfunktion und unterstützt 3-Punkt-Stellsignale. Dieser Stellantrieb ist typgeprüft nach DIN 14597 und eignet sich für eine Vielzahl von Ventilen in Fernwärmeanwendungen.

Welche Funktionen bietet der Danfoss AME 659 SD Stellantrieb?

Der Stellantrieb AME 659 SD ist mit einer Sicherheitsfunktion ausgestattet und bietet eine elektrische Handverstellung. Er verfügt über einen thermischen Überlastschutz und eine kraftabhängige Endabschaltung. Die Ventilhubbegrenzung ist elektrisch einstellbar, ebenso wie die Kennlinienoptimierung. Ein- und Ausgangssignale sind galvanisch getrennt. Als Eingangssignale stehen 0(4)-20 mA oder 0(2)-10 V dc sowie 3-Punkt zur Verfügung. Ausgangssignale sind 0(4)-20 mA oder 0(2)-10 V dc, unabhängig vom Eingangssignal. Potentialfreie Endlagenschalter mit einer Belastbarkeit von maximal 4A können als Wegeschalter genutzt werden, wobei der Schaltpunkt wählbar ist. Die Stellzeit ist zwischen 2 oder 6s/mm wählbar. Optional ist eine Bluetooth-Schnittstelle verfügbar. Eine selbsteinstellbare Schlaglänge ist ebenfalls vorhanden.

Für welche Ventile ist der Stellantrieb geeignet und wie wird er installiert?

Der Danfoss Stellantrieb AME 659 SD ist für Ventile mit Nennweiten von DN 15 bis DN 250 konzipiert. Er ist passend für die Ventilserien AFQM, VFG(S)2, VFU2, VFM2 und VF2/3 (ab DN100). Die Einbaulage des Stellantriebs ist beliebig. Für die Installation sind keine besonderen Verarbeitungstechniken oder Spezialwerkzeuge erforderlich.

Welche technischen Merkmale und Schutzmerkmale zeichnen den Stellantrieb aus?

Die Versorgungsspannung beträgt 230 VAC/VDC bei einer Leistungsaufnahme von 35,7 VA. Die Stellkraft liegt bei 2000 N und der maximale Hub bei 50 mm. Der Stellantrieb ist für Umgebungstemperaturen von 0 bis 55 °C ausgelegt und besitzt die Schutzart IP 54 nach EN 60529. Das Gehäuse besteht aus Kunststoff. Ein mechanischer Standanzeiger ist integriert. Die Übertragung erfolgt magnetisch. Die Bauhöhe beträgt 205 mm, die Baulänge 210 mm und die Bautiefe 425 mm.

Technische Daten

• Versorgungsspannung: 230 VAC/VDC
• Leistungsaufnahme: 35,7 VA
• Stellkraft: 2000 N
• Hub: max. 50 mm
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP 54
• Eingangssignal: 0(4)-20 mA oder 0(2)-10 V dc und 3-Punkt
• Ausgangssignal: 0(4)-20 mA oder 0(2)-10 V dc
• Stellzeit: 2 oder 6 s/mm wählbar
• Mechanischer Standanzeiger: Ja

Der Danfoss elektrische Stellantrieb AME 659 SD mit seiner Stellkraft von 2000 N und einem maximalen Hub von 50 mm bietet eine präzise und zuverlässige Ventilsteuerung. Die vielseitigen Einstellmöglichkeiten, die Sicherheitsfunktion und die robuste Bauweise mit Schutzart IP 54 machen ihn zu einer geeigneten Lösung für anspruchsvolle Anwendungen in der Fernwärme und anderen Bereichen der Haustechnik.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3455
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AME 659 SD
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 210
• Bauhöhe: 205
• Bautiefe: 425
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: nein
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 0
• Hublänge: 50
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
• Trinkwasserkonform nach UBA: Ja
