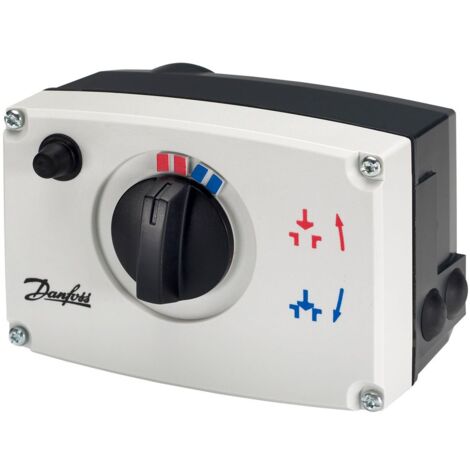

Danfoss elektrischer Stellantrieb AME20 stetig, ohne Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME20 stetig, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AME20 ist für die stetige, modulierende Regelung konzipiert und kommt ohne Sicherheitsfunktion aus. Er ist primär für den Einsatz mit Danfoss Ventilen der Typen VS, VM, VB oder AVQM sowie VMV (nur mit AME10) vorgesehen und eignet sich für Ventile mit Nennweiten von DN 15 bis DN 50. Dieser robuste Stellantrieb ermöglicht eine präzise Steuerung in Heizungs- und Fernwärmeanlagen.

Wie funktioniert der Danfoss AME20 Stellantrieb?

Der AME20 arbeitet mit einem Eingangssignal von 0(2)-10 V oder 0(4)-20 mA und passt den Ventilhub kontinuierlich an. Die Stellgeschwindigkeit beträgt 15 Sekunden pro Millimeter Hub. Eine lastabhängige Abschaltung schützt sowohl den Stellantrieb als auch das Ventil vor Überlastungen, was die Betriebssicherheit erhöht. Die automatische Anpassung des Hubs an die Ventilendlagen trägt zudem zu einer verkürzten Inbetriebnahmezeit bei.

Welche technischen Merkmale zeichnen den AME20 aus?

Der Stellantrieb verfügt über eine Versorgungsspannung von 24 V Wechselstrom bei 50 Hz und eine Leistungsaufnahme von 4 VA. Die maximale Stellkraft beträgt 450 N bei einer Hublänge von 10 mm. Die Schutzart IP54 ermöglicht einen zuverlässigen Betrieb in Umgebungen mit Temperaturen von 0 bis 55 °C. Das Gehäuse besteht aus robustem Kunststoff, und die Übertragung erfolgt magnetisch.

Welche Funktionen und Schnittstellen bietet der AME20?

Ein digitales Rückmeldesignal zur Anzeige der Ventilendposition ist an den Klemmen 4 oder 5 verfügbar und kann auch als 0-10 V Zustandsmeldung genutzt werden. Der Stellantrieb ist mit einem mechanischen Standanzeiger ausgestattet, jedoch ohne Schaltkontakte oder Hilfskontakte. Eine mechanische Handverstellung ist möglich. Die selbsteinstellbare Schlaglänge erleichtert die Inbetriebnahme. Eine Nullspannungsrücklauf-Funktion ist nicht vorhanden.

Für welche Anwendungen ist der AME20 geeignet?

Der Danfoss AME20 ist speziell für den Einsatz in Fernwärme- und Heizungsanlagen konzipiert und wird hauptsächlich in Kombination mit den genannten Ventiltypen verwendet. Er ist nicht für Belüftungsarmaturen geeignet und bietet keine explosionsgeschützte Ausführung. Die leichte und robuste Bauweise ermöglicht eine einfache Montage ohne spezielle Werkzeuge.

Technische Daten

• Versorgungsspannung: 24 V AC, +10% bis -15%, 50 Hz
• Leistungsaufnahme: 4 VA
• Eingangssignal: 0(2)-10 V, 0(4)-20 mA
• Stellgeschwindigkeit: 15 s/mm
• Stellkraft: 450 N
• Hublänge: 10 mm
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Werkstoff des Gehäuses: Kunststoff
• Handverstellung: mechanisch

Der Danfoss Stellantrieb AME20 bietet eine präzise und zuverlässige Steuerung von Heizungs- und Fernwärmeventilen. Mit einer Stellkraft von 450 N, einer Hublänge von 10 mm und der Schutzart IP54 ist er für anspruchsvolle Umgebungen geeignet und unterstützt eine effiziente Anlagensteuerung. Die mechanische Handverstellung und die selbsteinstellbare Schlaglänge erleichtern die Installation und Inbetriebnahme.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3015
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AME 20
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 163
• Bauhöhe: 123
• Bautiefe: 168
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Laufzeit: 0
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
