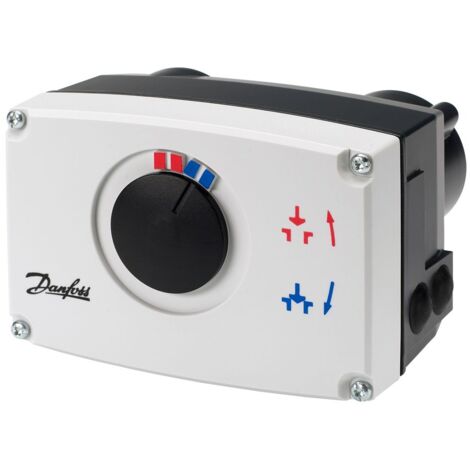

Danfoss elektrischer Stellantrieb AME23 stetig, mit Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME23 stetig, mit Sicherheitsfunktion

Der elektrische Stellantrieb AME23 von Danfoss ist für die stetige, modulierende Regelung von Ventilen konzipiert und verfügt über eine integrierte Sicherheitsfunktion. Er ist ideal für den Einsatz in Heizungs- und Fernwärmeanlagen mit Ventilen der Nennweiten DN 15 bis DN 50. Die Sicherheitsfunktion wird bei Stromausfall oder einer Abschaltung durch ein Sicherheitsthermostat automatisch aktiviert, um einen sicheren Betrieb zu ermöglichen.

Wie funktioniert die Sicherheitsfunktion des AME23?

Der Stellantrieb AME23 passt den Hub automatisch an die Ventilendlagen an, was die Inbetriebnahmezeit verkürzt. Die integrierte Sicherheitsfunktion, die der DIN EN 14597 entspricht, sorgt dafür, dass die Antriebsstange bei Stromausfall oder einer durch das Sicherheitsthermostat ausgelösten Spannungsabschaltung ausfährt.

Welche besonderen Eigenschaften bietet der Danfoss AME23?

Die fortschrittliche Konstruktion des AME23 umfasst eine lastabhängige Abschaltung, die den Stellantrieb und das Ventil vor Überlast schützt. Ein digitales Rückmeldesignal zur Anzeige der Ventilendlagen ist an den Klemmen 4 oder 5 verfügbar. Der Stellantrieb zeichnet sich zudem durch eine leichte und robuste Bauweise aus und verfügt über eine integrierte Diagnose-LED sowie eine Betriebsdatenerfassung. Die Übertragung erfolgt magnetisch.

Welche technischen Spezifikationen hat der Stellantrieb?

Der AME23 arbeitet mit einer Versorgungsspannung von 24 Vac (+10% bis -15%, 50 Hz) und einer Leistungsaufnahme von 9 VA. Das Eingangssignal kann 0(2)-10V oder 0(4)-20mA betragen. Die Stellgeschwindigkeit liegt bei 15 s/mm, und die Stellkraft beträgt 450 N. Eine mechanische Handverstellung ist vorhanden, während Schaltkontakte oder Hilfskontakte nicht integriert sind. Der Stellantrieb ist für Umgebungstemperaturen von 0 bis 55 °C ausgelegt und besitzt die Schutzart IP54. Ein mechanischer Standanzeiger ist integriert und die Schlaglänge ist selbsteinstellbar.

Technische Daten

• Versorgungsspannung: 24 Vac, +10%-15%, 50 Hz
• Leistungsaufnahme: 9 VA
• Eingangssignal: 0(2)-10V, 0(4)-20mA
• Stellgeschwindigkeit: 15 s/mm
• Stellkraft: 450 N
• Hublänge: 10
• Handverstellung: mechanisch
• Umgebungstemperatur: 0 - 55 °C
• Schutzart: IP54
• Werkstoff Gehäuse: Kunststoff

Der Danfoss elektrische Stellantrieb AME23 bietet eine präzise und zuverlässige modulierende Regelung für Ventile in Heizungs- und Fernwärmeanlagen. Mit seiner integrierten Sicherheitsfunktion, die bei Stromausfall aktiviert wird, und einer Stellkraft von 450 N trägt er zu einem sicheren Betrieb bei. Die automatische Hubanpassung und die Schutzart IP54 machen ihn zu einer effizienten Lösung für anspruchsvolle Anwendungen.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3016
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AME 23
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 280
• Bauhöhe: 37
• Bautiefe: 335
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 24 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
