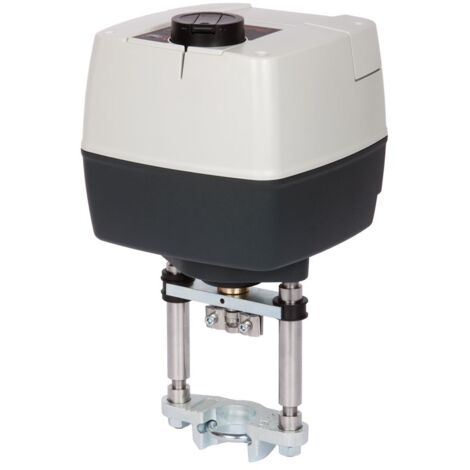

Danfoss elektrischer Stellantrieb AME655 230V 230V, 2000N, 3 Punkt, stetig, ohne Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AME655 230V 230V, 2000N, 3 Punkt, stetig, ohne Sicherheitsfunktion

Der Danfoss elektrischer Stellantrieb AME655 ist ein robuster und vielseitiger Antrieb für die präzise Steuerung von Ventilen in Heizungs-, Klima- und Lüftungsanlagen. Er ist für eine Versorgungsspannung von 230 VAC/VDC ausgelegt und bietet eine Stellkraft von 2000 N. Dieser Stellantrieb ist für Ventile von DN 15 bis 250 geeignet und zeichnet sich durch seine 3-Punkt- und stetige Regelung aus, wobei er ohne Sicherheitsfunktion konzipiert ist.

Für welche Ventile ist der AME655 geeignet und wie erfolgt die Ansteuerung?

Der Stellantrieb AME655 ist kompatibel mit den Ventilserien AFQM, VFG(S)2, VFU2, VFM2 sowie VF2/3 (ab DN100). Die Ansteuerung erfolgt über galvanisch getrennte Eingangssignale von 0(4)-20 mA oder 0(2)-10 V dc, ergänzt durch eine 3-Punkt-Regelung. Ausgangssignale von 0(4)-20 mA oder 0(2)-10 V dc stehen ebenfalls zur Verfügung und arbeiten unabhängig vom Eingangssignal.

Welche Funktionen bietet der Stellantrieb für den Betrieb?

Der AME655 ermöglicht eine maximale Hublänge von 50 mm und bietet sowohl eine elektrische als auch mechanische Handverstellung. Zu den weiteren Funktionen gehören ein thermischer Überlastschutz und eine kraftabhängige Endabschaltung. Eine elektrisch einstellbare Ventilhubbegrenzung sowie eine einstellbare Kennlinienoptimierung tragen zur Flexibilität bei. Potentialbehaftete Endlagenschalter sind als Wegeschalter nutzbar, deren Schaltpunkt wählbar ist. Die Stellzeit kann zwischen 2 oder 6 s/mm gewählt werden, und ein mechanischer Standanzeiger ist integriert.

Welche technischen Merkmale zeichnen den AME655 aus?

Der Stellantrieb arbeitet mit einer Leistungsaufnahme von 19,2 VA und ist für Umgebungstemperaturen von -0 bis +55 °C ausgelegt. Die Schutzart IP54 nach EN 60529 ermöglicht den Betrieb in verschiedenen Umgebungen, wobei eine beliebige Einbaulage möglich ist. Das Gehäuse besteht aus Kunststoff. Der Stellantrieb ist nicht explosionsgeschützt und nicht speziell für Belüftungsarmaturen geeignet. Die Übertragung erfolgt magnetisch.

Technische Daten

• Versorgungsspannung: 230 VAC/VDC
• Leistungsaufnahme: 19,2 VA
• Stellkraft: 2000 N
• Hub: max. 50 mm
• Umgebungstemperatur: -0 bis +55 °C
• Schutzart: IP54
• Stellzeit: 2 oder 6 s/mm
• Bauhöhe: 225
• Baulänge: 228
• Bautiefe: 423

Der Danfoss elektrischer Stellantrieb AME655 ist eine zuverlässige Lösung für die präzise Ventilsteuerung in anspruchsvollen Anwendungen. Mit seiner hohen Stellkraft von 2000 N, der flexiblen Ansteuerung über 0(4)-20 mA oder 0(2)-10 V dc und der robusten Bauweise mit IP54 Schutzart bietet er eine effiziente und anpassungsfähige Performance für Ventile bis DN 250.

Produktspezifikation

• Hersteller-Serie: Elektrische Stellantriebe
• Hersteller-Modellnummer: AME 655
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G3443
• Baulänge: 228
• Bauhöhe: 225
• Bautiefe: 423
• Steuersignal: 0 - 10 V
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: 0 - 10 V
• Hublänge: 50
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
