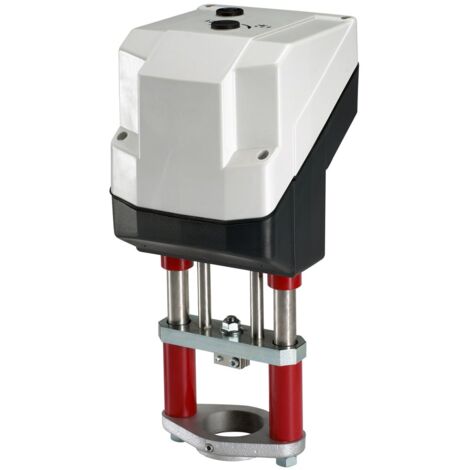

Danfoss elektrischer Stellantrieb AME86 24V/50Hz, 0(2)-10V, 0(4)-20mA, 5000N

Danfoss elektrischer Stellantrieb AME86 24V/50Hz, 0(2)-10V, 0(4)-20mA, 5000N

Der elektrische Stellantrieb AME86 von Danfoss ist für den Einsatz an Ventilen der Typen VFM2 (DN150-250), VFS (DN65-100) und VF2/3 (DN125-250) konzipiert. Mit einer Stellkraft von 5000 N und einem maximalen Hub von 40 mm eignet sich der Antrieb für präzise Regelaufgaben in Heizungs- und Fernwärmeanlagen. Die Versorgung erfolgt mit 24 V Wechselspannung bei 50/60 Hz, was eine zuverlässige Steuerung ermöglicht.

Wie erfolgt die Steuerung und Signalübertragung des AME86?

Der Stellantrieb akzeptiert Eingangssignale von 0(4)-20 mA oder 0(2)-10 V Gleichspannung sowie 3-Punkt-Steuerung. Das Ausgangssignal liegt im Bereich von 0(2)-10 V Gleichspannung. Die Stellzeit beträgt 3 Sekunden pro Millimeter Hub, was eine zügige und präzise Positionierung ermöglicht. Eine mechanische Handverstellung ist ebenfalls integriert.

Welche mechanischen und elektrischen Eigenschaften besitzt der Stellantrieb?

Der AME86 verfügt über eine mechanische Handverstellung und eine maximale Hublänge von 40 mm. Die Leistungsaufnahme liegt bei 25 VA (bei 50 Hz). Die Einbaulage ist von stehend (nach oben) bis waagrecht (horizontal) möglich. Die Umgebungstemperatur kann zwischen 0 und +55 °C liegen.

Wie ist der Schutz und die Sicherheit des Stellantriebs sichergestellt?

Der Stellantrieb ist nach Schutzart IP54 gemäß EN 60529 ausgeführt und entspricht der Schutzklasse III. Ein thermischer Überlastschutz sowie eine kraftabhängige Abschaltung in den Endlagen schützen den Antrieb vor Überlastungen. Optional ist eine Kegelstangenheizung erhältlich, die den Betrieb bei niedrigeren Temperaturen unterstützt.

Technische Daten

• Versorgungsspannung: 24 Vac
• Frequenz: 50/60 Hz
• Leistungsaufnahme: 25 VA (50 Hz)
• Stellkraft: 5000 N
• Hub: max. 40 mm
• Stellzeit: 3 s/mm
• Umgebungstemperatur: 0...+ 55 °C
• Schutzart: IP 54 nach EN 60529
• Schutzklasse: III

Der Danfoss Stellantrieb AME86 ist eine robuste und vielseitige Lösung für die Ventilsteuerung. Mit einer Stellkraft von 5000 N und einem maximalen Hub von 40 mm sichert er eine präzise und zuverlässige Funktion. Die flexible Ansteuerung über 0(4)-20 mA oder 0(2)-10 V dc Signale sowie die integrierten Schutzmechanismen machen ihn zu einer effizienten Wahl für diverse SHK-Anwendungen.

Produktspezifikation

• Hersteller-Serie: Elektrische Stellantriebe
• Hersteller-Modellnummer: AME 86
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G1462
• Baulänge: 200
• Bauhöhe: 270
• Bautiefe: 450
• Explosionsgeschützt: nein
• Hublänge: 40
