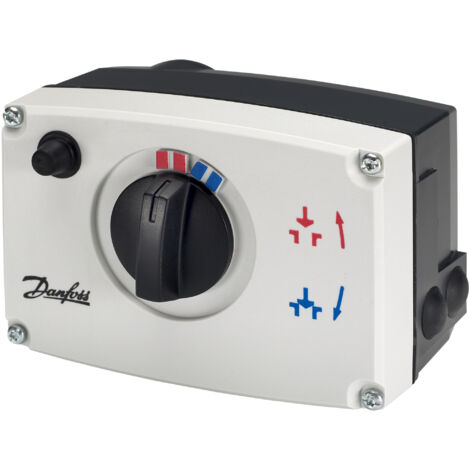

Danfoss elektrischer Stellantrieb AMV20 3Pkt.Schritt, ohne Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AMV20 3Pkt.Schritt, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AMV20 ist eine präzise und zuverlässige Lösung für die Ventilsteuerung in Heizungs- und Fernwärmeanlagen. Dieses Modell arbeitet mit einem 3-Punkt-Schrittsignal und ist speziell für Ventile mit Nennweiten von DN 15 bis DN 50 konzipiert. Der Stellantrieb ist ohne Sicherheitsfunktion ausgestattet und zeichnet sich durch seine robuste Bauweise und einfache Handhabung aus.

Welche Funktionen bietet der Danfoss AMV20 Stellantrieb?

Der elektrische Stellantrieb AMV20 von Danfoss ermöglicht eine präzise Ventilpositionierung durch sein 3-Punkt-Schrittsignal. Mit einer Stellkraft von 450 N und einer Stellgeschwindigkeit von 15 Sekunden pro Millimeter Hub sorgt er für eine effiziente Regelung. Eine integrierte mechanische Handverstellung erlaubt bei Bedarf eine manuelle Bedienung. Die moderne Konstruktion umfasst eine lastabhängige Abschaltung, die einen Überlastungsschutz für den Stellantrieb und das angeschlossene Ventil bietet. Ein mechanischer Standanzeiger ist ebenfalls vorhanden.

Für welche Anwendungen ist der AMV20 geeignet?

Dieser Stellantrieb ist hauptsächlich für den Einsatz in Kombination mit den Ventilen der Typen VS, VM, VB und AVQM vorgesehen. Er ist ideal für Ventile mit einem Nenn-Durchmesser von 15 bis 50 mm und findet seine Anwendung typischerweise in Heizungs- und Fernwärmesystemen. Die Schutzart IP54 ermöglicht den Betrieb in Umgebungen mit Staub und Spritzwasser, während die Umgebungstemperatur zwischen 0 °C und 55 °C liegen darf. Die maximale Medientemperatur beträgt 150 °C.

Technische Daten

• Nennspannung: 230 V AC, 50 Hz
• Leistungsaufnahme: 2,15 VA
• Eingangsstellsignal: 3-Punkt-Schritt
• Stellkraft: 450 N
• Stellgeschwindigkeit: 15 s/mm
• Hublänge: 10 mm
• Max. Medientemperatur: 150 °C
• Umgebungstemperatur: 0 bis 55 °C
• Schutzart: IP54
• Werkstoff des Gehäuses: Kunststoff
• Schaltkontakte: optional

Der Danfoss elektrische Stellantrieb AMV20 bietet eine zuverlässige und effiziente Lösung für die Ventilsteuerung in Heizungs- und Fernwärmeanlagen. Mit seiner Stellkraft von 450 N, der präzisen Stellgeschwindigkeit von 15 Sekunden pro Millimeter und der robusten Bauweise trägt er zur Optimierung des Anlagenbetriebs bei. Die Schutzart IP54 und die mechanische Handverstellung erhöhen die Flexibilität und Einsatzmöglichkeiten.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3007
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMV 20
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 161
• Bauhöhe: 124
• Bautiefe: 168
• Steuersignal: Dreipunkt
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: ohne
• Laufzeit: 0
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
