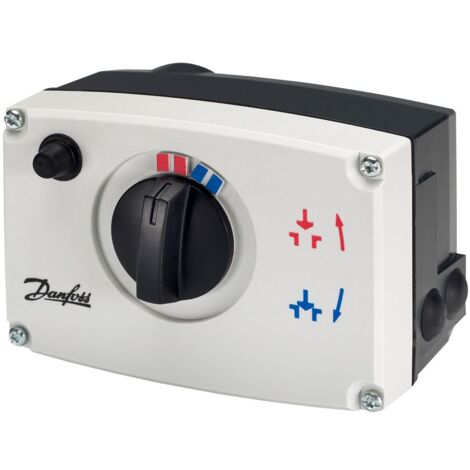

Danfoss elektrischer Stellantrieb AMV20 SL 3Pkt.Schritt, ohne Sicherheitsfunktion

Danfoss elektrischer Stellantrieb AMV20 SL 3Pkt.Schritt, ohne Sicherheitsfunktion

Der Danfoss elektrische Stellantrieb AMV20 SL ist für die präzise Steuerung von Ventilen der Nennweiten DN 15 bis DN 50 konzipiert. Dieses Modell arbeitet mit einem Dreipunkt-Schritt-Steuersignal und bietet eine mechanische Handverstellung. Er ist ohne Sicherheitsfunktion ausgestattet und eignet sich für Anwendungen, die eine zuverlässige Ventilbetätigung erfordern.

Welche technischen Merkmale zeichnen den Stellantrieb AMV20 SL aus?

Der Stellantrieb AMV20 SL von Danfoss verfügt über eine Versorgungsspannung von 230 V AC bei 50 Hz und eine Leistungsaufnahme von 2,15 VA. Mit einer Stellkraft von 450 N und einer Stellgeschwindigkeit von 15 Sekunden pro Millimeter ermöglicht er eine effiziente Ventilbetätigung. Die Hublänge beträgt 10 mm und ist selbsteinstellbar. Das Gehäuse besteht aus robustem Kunststoff und bietet eine Schutzart von IP54, was den Einsatz in Umgebungen mit Temperaturen von 0 bis 55 °C ermöglicht. Die Übertragung der Stellbewegung erfolgt magnetisch. Ein mechanischer Standanzeiger ist integriert, um die aktuelle Ventilposition abzulesen.

Welche Funktionen und Einstellmöglichkeiten bietet der AMV20 SL?

Der Arbeitsbereich des Stellantriebs ist einstellbar, und die Schlaglänge ist selbsteinstellbar, was die Anpassung an verschiedene Ventiltypen erleichtert. Eine mechanische Handverstellung ermöglicht die manuelle Bedienung des Stellantriebs bei Bedarf. Das Gerät ist ohne Hilfskontakte konzipiert und bietet keine Zustandsmeldung. Es ist nicht explosionsgeschützt und nicht speziell für Belüftungsarmaturen geeignet.

Welche Abmessungen hat der Danfoss AMV20 SL?

Der Stellantrieb weist eine Bauhöhe von 125 mm, eine Baulänge von 162 mm und eine Bautiefe von 167 mm auf. Diese kompakten Abmessungen ermöglichen eine flexible Installation in verschiedenen Systemumgebungen.

Technische Daten

• Versorgungsspannung: 230 V AC
• Leistungsaufnahme: 2,15 VA
• Stellkraft: 450 N
• Stellgeschwindigkeit: 15 s/mm
• Hublänge: 10 mm
• Schutzart: IP54
• Umgebungstemperatur: 0 bis 55 °C
• Werkstoff Gehäuse: Kunststoff
• Steuersignal: Dreipunkt
• Bauhöhe: 125 mm

Der Danfoss elektrische Stellantrieb AMV20 SL bietet eine präzise und zuverlässige Ventilsteuerung mit einer Stellkraft von 450 N und einer Stellgeschwindigkeit von 15 s/mm. Dank seiner robusten Bauweise mit IP54 Schutzart und der Möglichkeit zur mechanischen Handverstellung ist er eine funktionale Lösung für diverse Anwendungen, die eine flexible und langlebige Ventilautomatisierung erfordern.

Produktspezifikation

• Hersteller-Artikelnummer: 082G3035
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: AMV 20 SL
• Hersteller-Serie: Elektrische Stellantriebe
• Baulänge: 162
• Bauhöhe: 125
• Bautiefe: 167
• Steuersignal: Dreipunkt
• Werkstoff des Gehäuses: Kunststoff
• Umgebungstemperatur: 55
• Geeignet für Handbedienung: ja
• Explosionsgeschützt: nein
• Schutzart (IP): IP54
• Schutzart (NEMA): 2
• Geeignet für Belüftungsarmaturen: nein
• Mit mechanischem Standanzeiger: ja
• Zustandsmeldung: ohne
• Hublänge: 10
• Geeignet für Ventile: ja
• Übertragung: magnetisch
• Arbeitsbereich einstellbar: ja
• Mit Nullspannungsrücklauf: nein
• Netzspannung: 230 V AC
• Hilfskontakte: nein
• Selbsteinstellbare Schlaglänge: ja
