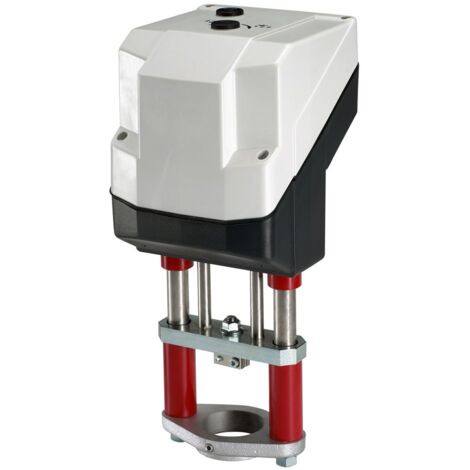

Danfoss elektrischer Stellantrieb AMV86 24V/50Hz, 3-Punkt, DN 125-150, 5000N

Danfoss elektrischer Stellantrieb AMV86 24V/50Hz, 3-Punkt, DN 125-150, 5000N

Der elektrische Stellantrieb AMV86 von Danfoss ist für die 3-Punkt-Schrittregelung konzipiert und bietet eine Stellkraft von 5000 N. Er ist für Nennweiten von DN 125 bis DN 150 ausgelegt und kompatibel mit Ventilen der Typen VFM 2 (DN 150–250), VFS 2 (DN 65–100), VF2/3 (DN 125, 150) sowie AFQM (DN 150–250). Dieser Stellantrieb ist eine zuverlässige Lösung für präzise Regelungsaufgaben in Heizungs-, Klima- und Lüftungssystemen, insbesondere im Fernwärmebereich.

Welche Funktionen bietet der Danfoss AMV86 Stellantrieb?

Der AMV86 verfügt über eine automatische Hubanpassung, die eine optimale Einstellung an das Ventil ermöglicht. Eine lastabhängige Abschaltung schützt den Antrieb vor Überlastungen, indem er in den Endlagen kraftabhängig abschaltet. Für manuelle Eingriffe ist ein Handbetrieb integriert. Eine Diagnose-LED unterstützt zudem die Überwachung des Betriebszustands.

Welche technischen Eigenschaften zeichnen den AMV86 aus?

Der Stellantrieb arbeitet mit einer Nennspannung von 24 VAC bei einer Frequenz von 50/60 Hz und einer Leistungsaufnahme von 23 VA (bei 50 Hz). Das Eingangssignal erfolgt als 3-Punkt-Schrittsignal. Die Stellzeit beträgt 3 Sekunden pro Millimeter Hub. Die maximale zulässige Mediumstemperatur liegt bei 200 °C. Der Stellantrieb ist für eine Umgebungstemperatur von 0 bis +55 °C ausgelegt. Die Schutzart IP54 bietet Schutz gegen Staub und Spritzwasser, während die Schutzklasse II die elektrische Sicherheit erhöht. Die Einbaulage ist flexibel von stehend (nach oben) bis waagrecht (horizontal) möglich. Ein thermischer Überlastschutz ist integriert.

Welche Erweiterungsoptionen sind für den AMV86 verfügbar?

Optional kann der Funktionsumfang des Stellantriebs durch Zusatzschaltkontakte, ein Potentiometer oder eine Kegelstangenheizung erweitert werden.

Technische Daten

• Nennspannung: 24 VAC, 230 VAC, 50 Hz/60 Hz
• Eingangssignal: 3-Punkt-Schrittsignal
• Stellkraft: 5000 N
• Hub: 40 mm
• Stellzeit: 3 s/mm
• Max. Mediumstemperatur: 200 °C
• Umgebungstemperatur: 0 bis +55 °C
• Leistungsaufnahme: 23 VA (50Hz)
• Schutzart: IP54
• Schutzklasse: II

Der Danfoss elektrische Stellantrieb AMV86 ist eine robuste und präzise Lösung für die Ventilsteuerung. Mit einer Stellkraft von 5000 N, einem Hub von 40 mm und einer schnellen Stellzeit von 3 s/mm ermöglicht er eine effiziente und sichere Funktion. Die automatische Hubanpassung und der integrierte Überlastschutz tragen zur Langlebigkeit und Betriebssicherheit des Geräts bei.

Produktspezifikation

• Hersteller-Serie: Elektrische Stellantriebe
• Hersteller-Modellnummer: AMV 86
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Artikelnummer: 082G1460
• Baulänge: 205
• Bauhöhe: 195
• Kabellänge: 0
• Schutzart (IP): IP54
• Hublänge: 40
• Mit Standanzeiger: nein
