Allgemeine Beschreibung

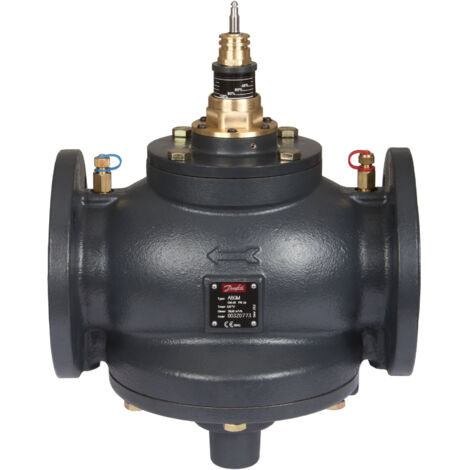

Das Danfoss Kombiventil AB-QM 80 ist ein druckunabhängiges Abgleich- und Regelventil (PICV), das für die effiziente Regelung und den hydraulischen Abgleich in HLK-Systemen konzipiert wurde. Es kombiniert hohe Genauigkeit und Langlebigkeit mit benutzerfreundlicher Handhabung. Das Ventil ist auch für den Einsatz in Industriekälteanlagen geeignet und bietet eine kostengünstige Lösung für moderne HLK-Systeme.Technische daten
- Medientemperatur: -10 bis 120 °C
- Nenndruck: PN 16
- Nennweite: DN 80
- Anschluss: Flansch
- Durchflussbereich: 11.200 - 28.000 l/h
- KVS-Wert: ---
- Hublänge: 15 mm
- Werkstoffgüte: Gusseisen GG 25 (GJL-250)
- Bauhöhe: 402 mm
- Länge: 310 mm
- Druckunterschied: 30 kPa
- Klappencharakteristik: linear
- Geeignet für Glykol: ja
- Geeignet für Flüssigkeiten: ja
Kompatibilität und Zubehör
- Vorbereitet zur Aufnahme eines Stellantriebes für die Raumtemperaturregelung
- Einbau im Vor- oder Rücklauf
- Mit integrierter Absperrung
- Ausführung mit Messnippel (3 Messnippel für DN 50-100)
Installation
- Einstellung des Volumenstromes direkt am Ventil ohne aufwändige Einregulierung
- Regelung bei gleichbleibend hoher Ventilautorität des integrierten Regelventils
Anwendung
- Effiziente Regelung und hydraulischer Abgleich in HLK-Systemen
- Einsetzbar als Durchflussregler für hydraulischen Abgleich
Weitere Informationen
- Fabrikat: Danfoss
- Typ: AB-QM 80
- Bestell-Nr.: 003Z0774
- Hersteller-Artikelnummer: 003Z0774
- Hersteller-Warengruppe: Strangventile
- Hersteller-Produktgruppe: Danfoss Wärme
- Hersteller-Modellnummer: AB-QM
- Hersteller-Serie: Druckunabhängige Abgleich- und Regelventile
