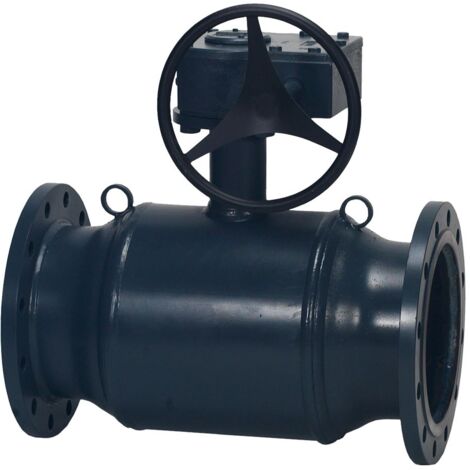

Danfoss Kugelhahn Typ JIP 116.10 G DN 250, Kvs 5100m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 116.10 G DN 250, Kvs 5100m3/h, PN 16, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 116.10 G mit einer Nennweite von DN 250 und einem Kvs-Wert von 5100 m3/h ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Das vollverschweißte Gehäuse aus Stahl (P 235 GH) und die Flanschanschlüsse PN 16 auf beiden Seiten ermöglichen eine robuste und dauerhafte Installation bei einem maximalen Betriebsdruck von PN 16 und einer maximalen Mediumtemperatur von 180 Grad Celsius.

Wie ist der Kugelhahn konstruiert und welche Materialien werden verwendet?

Der Kugelhahn verfügt über ein einteiliges, vollverschweißtes Gehäuse aus Stahl, das für hohe Stabilität sorgt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10), ausgestattet mit einem zylindrischen Kerneinsatz. Die Schaltwelle ist ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9) gefertigt. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus alterungsbeständigem und wartungsfreiem PTFE und Graphit gefertigt sind, was eine zuverlässige Abdichtung zur Atmosphäre sicherstellt.

Welche Funktionen und Eigenschaften bietet der Kugelhahn?

Der Kugelhahn ist wartungsfrei und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß der Energieeinsparverordnung (EnEV). Der Durchgang ist reduziert, was den Durchfluss entsprechend dem Kvs-Wert von 5100 m3/h optimiert. Die Bedienung erfolgt über ein Schneckengehäuse (S-Getriebe) mit Handrad, was eine präzise Steuerung ermöglicht. Der Kugelhahn ist nicht volldurchgängig und besitzt einen Ventilwinkel von 0 Grad.

Welche Prüfungen und Normen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach den Normen EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) unterzogen. Die Flanschanschlüsse entsprechen der Druckstufe PN 16. Weitere Prüfzeichen wie FM, KIWA, LPCB, UL oder VdS liegen nicht vor.

Welche Anschlussarten und Maße sind relevant?

Der Kugelhahn ist mit Flanschanschlüssen auf beiden Seiten (PN 16) ausgestattet und hat eine Baulänge von 650 mm. Die Ausführung ist gerade, und der Kugelhahn verfügt über Kupplungsanschlüsse an beiden Seiten. Eine Ablassmöglichkeit, Entleerungsventil, Filter oder Rückschlagklappe sind nicht vorhanden.

Technische Daten

• Nennweite: DN 250
• Kvs-Wert: 5100 m3/h
• Nenndruck: PN 16
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 650 mm
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: PTFE / Graphit
• Betätigungsart: Schneckengehäuse (S-Getriebe) mit Handrad
• Volldurchgang: Nein

Der Danfoss Kugelhahn Typ JIP 116.10 G bietet eine robuste und wartungsfreie Lösung für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen. Mit einem Kvs-Wert von 5100 m3/h, einem Nenndruck von PN 16 und einer maximalen Mediumtemperatur von 180 Grad Celsius erfüllt er anspruchsvolle Anforderungen an Durchfluss und Druckbeständigkeit bei zuverlässiger Abdichtung und einfacher Bedienung.

Produktspezifikation

• Hersteller-Artikelnummer: 065N0216
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, RB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 16
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 16
• Max. Druckunterschied bei 20 °C: 16
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
