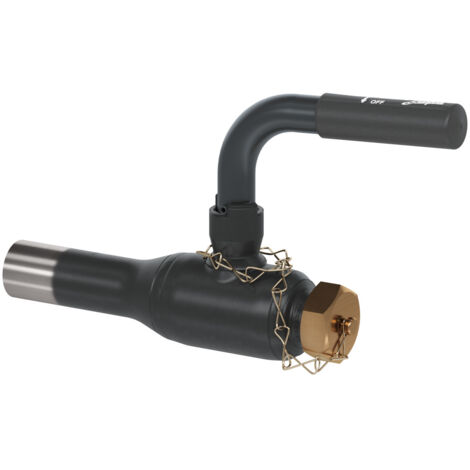

Danfoss Kugelhahn Typ JIP 140.15 DN 25, Kvs 34m3/h, PN 40, Anschweissende - Außengewinde/ Kappe (AE - AG/Kappe)

Danfoss Kugelhahn Typ JIP 140.15 DN 25, Kvs 34m3/h, PN 40, Anschweissende - Außengewinde/ Kappe (AE - AG/Kappe)

Der Danfoss Kugelhahn Typ JIP 140.15 ist eine robuste und wartungsfreie Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Mit einer Nennweite von DN 25, einem Kvs-Wert von 34 m3/h und einem Nenndruck von PN 40 ist dieser Kugelhahn für anspruchsvolle Anwendungen konzipiert. Das vollverschweißte Gehäuse und die Anschlüsse als Anschweißende – Außengewinde/Kappe ermöglichen eine sichere und dauerhafte Installation.

Wie ist der Danfoss Kugelhahn Typ JIP 140.15 konstruiert?

Der Kugelhahn verfügt über ein einteiliges, vollverschweißtes Gehäuse aus Stahl (P 235 GH, ähnlich St. 37). Die massive Kugel aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) besitzt einen zylindrischen, reduzierten Durchgang. Die Schaltwelle, ebenfalls aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305), ist mit einer Verlängerung zur Isolierung gemäß EnEV ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie Packungen aus Polytetrafluorethylen (PTFE) und Graphit. Die Sitzringe bestehen aus kohlegefülltem PTFE.

Für welche Systeme ist der Danfoss Kugelhahn geeignet und wie wird er bedient?

Dieser Kugelhahn ist speziell für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen ausgelegt. Seine wartungsfreie Konstruktion trägt zur Zuverlässigkeit in kritischen Infrastrukturen bei. Die Betätigung erfolgt über einen Handhebel in L-Form. Die Ausführung des Ventils ist gerade.

Welche Qualitätsstandards erfüllt der Danfoss Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden umfassenden Qualitätsprüfungen unterzogen. Dazu gehören Druck-, Funktions- und Dichtheitsprüfungen, die nach den Normen EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 durchgeführt werden. Diese Prüfungen stellen die hohe Zuverlässigkeit und Dichtheit des Kugelhahns im Betrieb sicher.

Technische Daten

• Nennweite: DN 25
• Kvs-Wert: 34 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 182 mm
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Material Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Material Schaltwelle: Rostfreier Stahl (X10CrNiS 18-9)
• Dichtungsmaterial: PTFE / Graphit
• Betätigungsart: Handhebel L-Form

Der Danfoss Kugelhahn Typ JIP 140.15 bietet eine zuverlässige und langlebige Lösung für die Regelung von Medienströmen in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise, die wartungsfreien Dichtungen und die Einhaltung strenger Prüfnormen stellen eine hohe Betriebssicherheit sicher. Mit einer Nennweite von DN 25, einem Nenndruck von PN 40 und einer maximalen Betriebstemperatur von 180 °C ist dieser Kugelhahn für anspruchsvolle Anwendungen ausgelegt.

Produktspezifikation

• Hersteller-Artikelnummer: 065N4424
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-WE
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: nein
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
