Allgemeine Beschreibung

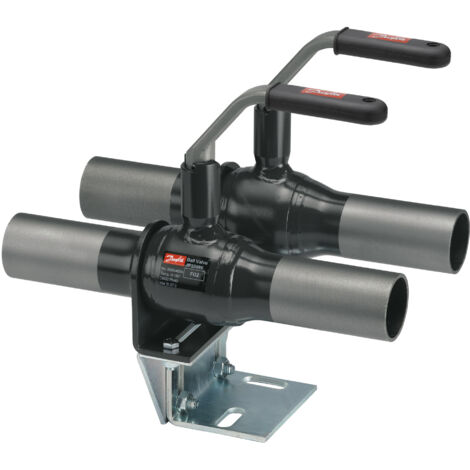

Danfoss Kugelhahn Typ JIP 140.17 ist ein Zwillingshahn, der für Heizungs-, Kälte- und Fernwärmesysteme konzipiert ist. Er verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei. Die Schaltwellenverlängerung ermöglicht eine Isolierung gemäß EnEV. Der Kugelhahn hat einen reduzierten Durchgang mit massiven Kugeln und bietet eine zuverlässige Abdichtung durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen.Technische daten
- Nennweite: DN 32
- Kvs Wert: 52 m³/h
- Nenndruck: PN 40
- Maximale Temperatur: 180 °C
- Baulänge: 260 mm
- Gehäusekonstruktion: 1-teilig
- Betätigungsart: Handhebel L-Form
- Material Gehäuse: P 235 GH (ähnlich St. 37)
- Material Kugel: X5CrNi 18-10 nach EN 10088 (ähnlich 1.4301)
- Material Schaltwelle: X10CrNiS 18-9 nach EN 10088 (ähnlich 1.4305)
- Sitzringe: kohlegefülltes PTFE / Teflon
- Dichtungen: PTFE / Graphit (an der Schaltwelle)
Kompatibilität und Zubehör
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
Weitere Informationen
- Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12, EN 12266-2 F20 unterzogen.
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Typenzulassung nach BBR/EKS: nein
