Allgemeine Beschreibung

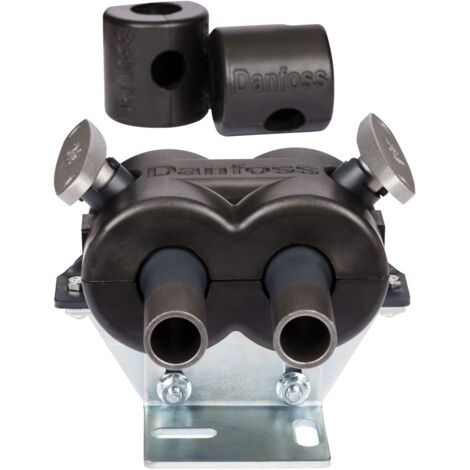

Danfoss Kugelhahn Typ JIP 140.17 DR DN 20 ist ein Zwillingshahn, der für Heizungs-, Kälte- und Fernwärmesysteme geeignet ist. Er verfügt über ein vollverschweißtes Gehäuse und ist wartungsfrei. Der Kugelhahn ist mit einer Schaltwellenverlängerung zur Isolierung gemäß EnEV ausgestattet und bietet einen reduzierten Durchgang. Die Kugeln sind massiv mit einem zylindrischen Durchgang, und die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen.Technische daten
- Nennweite: DN 20
- Kvs Wert: 15 m³/h
- Nenndruck: PN 40
- Maximale Temperatur: 180 °C
- Baulänge: 160 mm
- Material Gehäuse: Stahl (P 235 GH)
- Kugelmaterial: rostfreier Stahl (X5CrNi 18-10)
- Material Schaltwelle: rostfreier Stahl (X10CrNiS 18-9)
- Sitzringe: kohlegefülltes PTFE / Teflon
- Dichtungen: PTFE / Graphit
- Betätigungsart: Handhebel T-Griff
Kompatibilität und Zubehör
- Anschluss 1: Innengewinde (metrisch)
- Anschluss 2: Innengewinde (metrisch)
- Mit Kupplungsanschluss 1: ja
- Mit Kupplungsanschluss 2: ja
Weitere Informationen
- Alle Danfoss Kugelhähne Typ JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12, EN 12266-2 F20 unterzogen.
- FM-Prüfung: nein
- UL-Prüfung: nein
- VdS-geprüft: nein
- KIWA-Prüfsiegel: nein
- Typenzulassung nach BBR/EKS: nein
