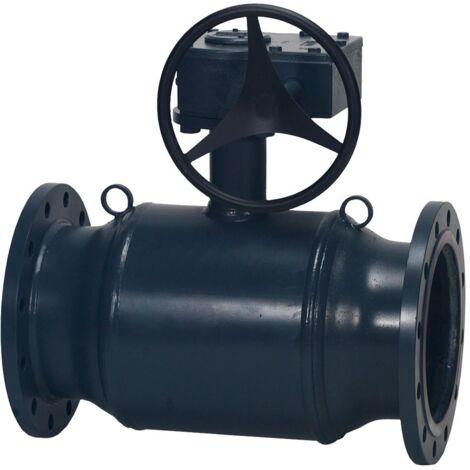

Danfoss Kugelhahn Typ JIP 225.10 G DN 150, Kvs 6100m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 225.10 G DN 150, Kvs 6100m3/h, PN 25, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 225.10 G mit Nennweite DN 150 und einem Kvs-Wert von 6100 m3/h ist eine Absperrarmatur mit vollem Durchgang, die speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium entwickelt wurde. Der Kugelhahn eignet sich ideal für geschlossene Wasserkreisläufe und zeichnet sich durch seine hohe Energieeffizienz und Wartungsfreiheit aus. Die beidseitigen Flanschanschlüsse entsprechen der Druckstufe PN 25 und ermöglichen eine sichere Installation in Heizungs-, Kälte- und Fernwärmesystemen.

Welche Konstruktionsmerkmale und Vorteile bietet der Danfoss Kugelhahn Typ JIP 225.10 G?

Der Kugelhahn verfügt über ein vollverschweißtes, einteiliges Gehäuse aus Stahl (Werkstoff P 235 GH, ähnlich St. 37), das eine lange Lebensdauer und optimale Dichtigkeit sicherstellt. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Dichtungen bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE) und Graphit, was eine wartungsfreie Abdichtung zur Atmosphäre ermöglicht. Die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9, ähnlich 1.4305) ist mit alterungsbeständigen PTFE- und Graphitpackungen versehen und verfügt über eine Schaltwellenverlängerung zur Isolierung gemäß EnEV. Dank optimierter Medienführung weist der Kugelhahn hohe kv-Werte auf, was zu niedrigeren Pumpenenergiekosten beitragen kann.

Für welche Einsatzbereiche und Medien ist der Kugelhahn geeignet?

Der Kugelhahn ist für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen konzipiert. Er eignet sich für Zirkulationswasser sowie glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 %. Die zulässige Betriebstemperatur liegt bei maximal 180 °C, die Mindestlager- und Transporttemperatur bei minus 40 °C. Die Konstruktion mit vollem Durchgang sorgt für eine optimierte Medienführung und reduziert die Pumpenenergiekosten.

Welche technischen Prüfungen und Normen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer 100-prozentigen Endprüfung unterzogen, die Druck-, Funktions- und Dichtheitsprüfungen nach den gültigen EN- und ISO-Normen umfasst (EN 12266-1 P10, P11, P12 und EN 12266-2 F20). Zudem entsprechen sie der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss ist nach ISO 9001 zertifiziert und erfüllt zusätzlich die Anforderungen der Normen EN/ISO 14001 sowie EN/ISO 45001.

Welche Anschluss- und Bedienungsmerkmale besitzt der Kugelhahn?

Der Kugelhahn ist mit beidseitigen Flanschanschlüssen in der Druckstufe PN 25 ausgestattet. Die Ausführung ist gerade mit einem Volldurchgang. Die Bedienung erfolgt über ein S-Getriebe / Handrad (Schneckenkasten), was eine präzise Steuerung ermöglicht. Die Baulänge beträgt 520 mm.

Technische Daten

• Nennweite: DN 150
• Kvs-Wert: 6100 m3/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 520 mm
• Anschlüsse: Flansch beidseitig, PN 25
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit
• Betätigungsart: S-Getriebe / Handrad (Schneckenkasten)

Der Danfoss Kugelhahn Typ JIP 225.10 G bietet eine langlebige und wartungsfreie Lösung für den Einsatz in Fernwärme- und Fernkältenetzen. Mit seinem vollverschweißten Gehäuse, der hohen Druckstufe PN 25 und dem Kvs-Wert von 6100 m3/h stellt er eine effiziente Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme dar. Die optimierte Medienführung trägt zur Reduzierung der Pumpenenergiekosten bei und ermöglicht eine zuverlässige Funktion bei Temperaturen bis 180 °C.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1351
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Sch
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Schneckenkasten
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
