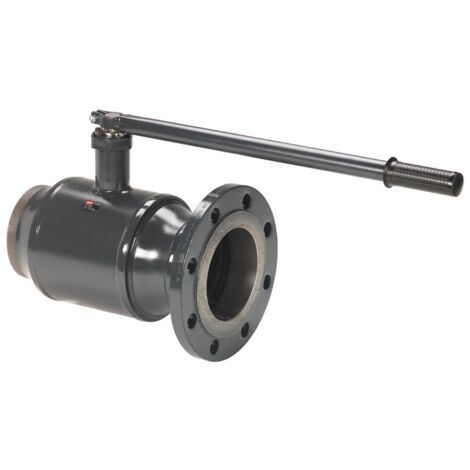

Danfoss Kugelhahn Typ JIP 225.14 DN 125, Kvs 3700m3/h, PN 25, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 225.14 DN 125, Kvs 3700m3/h, PN 25, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 225.14 DN 125 ist eine Absperrarmatur mit vollem Durchgang, die speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Medium entwickelt wurde. Mit einem Kvs-Wert von 3700 m³/h und einem Nenndruck von PN 25 bietet dieser Kugelhahn eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme sowie geschlossene Wasserkreisläufe. Die Anschlüsse sind als Anschweißende mit Flansch ausgeführt.

Wie ist der Danfoss Kugelhahn JIP 225.14 konstruiert?

Der Danfoss Kugelhahn Typ JIP 225.14 verfügt über ein vollverschweißtes Gehäuse. Gehäuse und Schweißenden bestehen aus P 235 GH Stahl (ähnlich St. 37). Die Kugel ist aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088, ähnlich 1.4301) gefertigt und mit einem zylindrischen Kerneinsatz ausgestattet. Die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9 nach EN 10088, ähnlich 1.4305) besitzt eine Verlängerung zur Isolierung gemäß EnEV. Die Sitzringe bestehen aus kohlegefülltem Polytetrafluorethylen (PTFE), während die Dichtungen an der Schaltwelle aus alterungsbeständigem Polytetrafluorethylen (PTFE) und Graphit gefertigt sind. Die Konstruktion ermöglicht einen vollen Durchgang.

Welche Eigenschaften bietet der Kugelhahn für den Einsatz?

Dieser Kugelhahn ist für den Einsatz in Fernwärme- und Fernkältenetzen mit zirkulierendem Medium sowie in geschlossenen Wasserkreisläufen konzipiert. Als Medien können Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 % verwendet werden. Der Betriebstemperaturbereich für das Medium liegt zwischen 0 °C und maximal 180 °C. Der Kugelhahn ist wartungsfrei und seine optimierte Medienführung ermöglicht hohe Kv-Werte, was zu niedrigeren Pumpenenergiekosten beitragen kann. Die Konstruktion und die Werkstoffe der Kugel (kohlefaserverstärktes Polytetrafluorethylen (PTFE)) und der Schaftdichtung (Graphit) stellen eine lange Lebensdauer und optimale Dichtigkeit sicher.

Welche technischen Spezifikationen und Anschlüsse sind relevant?

Der Kugelhahn hat eine Nennweite von DN 125 und einen Kvs-Wert von 3700 m³/h. Der Nenndruck beträgt PN 25. Die Baulänge des Ventils ist 385 mm. Die Anschlüsse sind als Anschweißende mit Flansch PN 25 ausgeführt. Die Betätigung erfolgt mittels eines L-förmigen Handhebels. Die Leckrate A nach DIN EN 12266-1 wird in beide Richtungen eingehalten.

Welche Normen und Zulassungen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer umfassenden Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Das Produkt entspricht der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss A/S ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 125
• Kvs-Wert: 3700 m³/h
• Nenndruck: PN 25
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 385 mm
• Anschluss: Anschweißende mit Flansch PN 25
• Betätigung: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: Polytetrafluorethylen (PTFE) und Graphit

Der Danfoss Kugelhahn Typ JIP 225.14 bietet mit seinem vollverschweißten Gehäuse, der hohen Druckstufe PN 25 und dem Kvs-Wert von 3700 m³/h eine effiziente und zuverlässige Absperrlösung. Die wartungsfreie Konstruktion und die hochwertigen Werkstoffe ermöglichen eine lange Lebensdauer und optimale Dichtigkeit bei Medientemperaturen bis zu 180 °C, ideal für anspruchsvolle Heizungs-, Kälte- und Fernwärmesysteme.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1975
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
