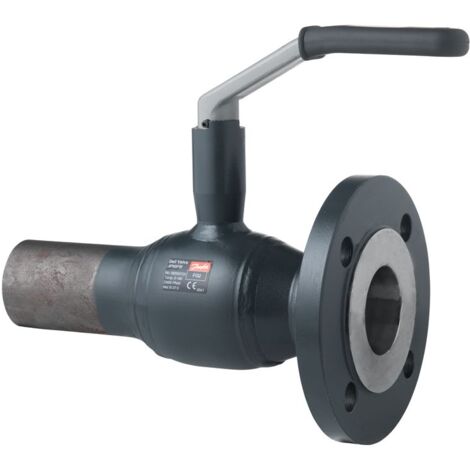

Danfoss Kugelhahn Typ JIP 225.14 DN 80, Kvs 1100m3/h, PN 25, Anschweissende mit Flansch (AE - FL)

Danfoss Kugelhahn Typ JIP 225.14 DN 80, Kvs 1100m3/h, PN 25, Anschweissende mit Flansch (AE - FL)

Der Danfoss Kugelhahn Typ JIP 225.14 ist eine robuste Absperrarmatur mit vollem Durchgang, speziell konzipiert für den Einsatz in Fernwärme- und Fernkältenetzen sowie geschlossenen Wasserkreisläufen. Mit einer Nennweite von DN 80, einem Kvs-Wert von 1100 m³/h und einer Druckstufe von PN 25 bietet dieser Kugelhahn eine zuverlässige Lösung für Heizungs-, Kälte- und Fernwärmesysteme. Die Anschlüsse sind als Anschweißende mit Flansch ausgeführt.

Welche Vorteile bietet der Danfoss Kugelhahn JIP 225.14?

Dieser Kugelhahn zeichnet sich durch seine energieeffiziente Bauweise aus. Dank einer optimierten Medienführung werden hohe Kvs-Werte erreicht, was zu reduzierten Pumpenenergiekosten beitragen kann. Die Konstruktion mit einem vollverschweißten Gehäuse und hochwertigen Materialien stellt eine lange Lebensdauer und optimale Dichtigkeit sicher. Der Kugelhahn ist zudem wartungsfrei, was den Betriebsaufwand minimiert.

Wie ist die Konstruktion und Materialbeschaffenheit?

Der Danfoss Kugelhahn Typ JIP 225.14 verfügt über ein vollverschweißtes Gehäuse aus P 235 GH Stahl. Die Kugel besteht aus rostfreiem Stahl (X5CrNi 18-10 nach EN 10088) und ist mit einem zylindrischen Kerneinsatz ausgestattet. Die Abdichtung zur Atmosphäre erfolgt durch alterungsbeständige PTFE- und Graphitpackungen an der Schaltwelle. Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Eine Schaltwellenverlängerung ist zur Isolierung gemäß EnEV integriert.

Für welche Anwendungen ist der Kugelhahn geeignet?

Der Kugelhahn ist für den Einsatz in Fernwärme- und Fernkältenetzen sowie in geschlossenen Wasserkreisläufen vorgesehen. Er eignet sich für Medien wie Zirkulationswasser und glykolhaltiges Wasser mit einem Glykolanteil von bis zu 50 %. Die maximale Medientemperatur im Dauerbetrieb beträgt 180 Grad Celsius. Die Ausführung ist gerade und die Betätigung erfolgt über einen Handhebel in L-Form.

Welche Prüfungen und Normen erfüllt das Produkt?

Alle Danfoss Kugelhähne der Serie JIP werden einer Druck-, Funktions- und Dichtheitsprüfung nach EN 12266-1 P10, P11 + P12 sowie EN 12266-2 F20 unterzogen. Die Konstruktion entspricht der DGFL-Richtlinie 2014/68/EU Modul H1. Das Unternehmen Danfoss A/S ist nach ISO 9001, EN/ISO 14001 und EN/ISO 45001 für sein Qualitäts-, Umwelt- und Arbeitsschutzmanagementsystem anerkannt.

Technische Daten

• Nennweite: DN 80
• Kvs-Wert: 1100 m³/h
• Nenndruck: PN 25
• Baulänge: 335 mm
• Maximale Temperatur: 180 Grad C
• Betätigungsart: Handhebel L-Form
• Werkstoff Gehäuse: Stahl (P 235 GH)
• Werkstoff Kugel: rostfreier Stahl (X5CrNi 18-10)
• Werkstoff Kugeldichtung: Polytetrafluorethylen (PTFE)
• Anschlüsse: Anschweißende - Flansch

Der Danfoss Kugelhahn Typ JIP 225.14 mit DN 80 und einem Kvs-Wert von 1100 m³/h ist eine zuverlässige und wartungsfreie Absperrarmatur für anspruchsvolle Anwendungen in Heizungs-, Kälte- und Fernwärmesystemen. Seine robuste Bauweise aus Stahl und die hochwertigen Dichtungen aus PTFE und Graphit stellen eine hohe Dichtigkeit und Langlebigkeit bei einem Nenndruck von PN 25 und Medientemperaturen bis 180 Grad C sicher.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1635
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FW, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 25
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 25
• Max. Druckunterschied bei 20 °C: 25
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
