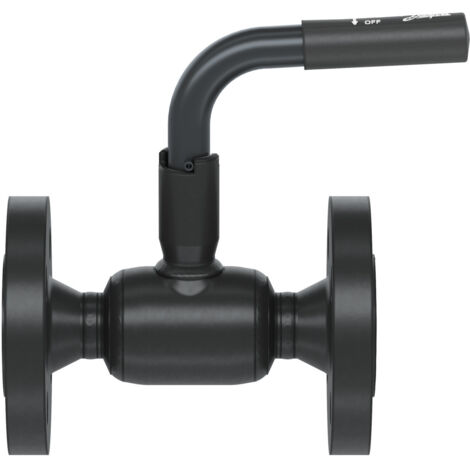

Danfoss Kugelhahn Typ JIP 240.10 DN 32, Kvs 1,0m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Danfoss Kugelhahn Typ JIP 240.10 DN 32, Kvs 1,0m3/h, PN 40, mit Flansch beidseitig (FL - FL)

Der Danfoss Kugelhahn Typ JIP 240.10 DN 32 mit einem Kvs-Wert von 160 m3/h und einer Druckstufe von PN 40 ist eine hochwertige Absperrarmatur für Heizungs-, Kälte- und Fernwärmesysteme. Der Kugelhahn verfügt über ein vollverschweißtes Gehäuse und ist mit beidseitigen Flanschanschlüssen ausgestattet. Er eignet sich besonders für geschlossene Wasserkreisläufe mit zirkulierendem Medium und ist für Temperaturen bis maximal 180 °C ausgelegt.

Welche Vorteile bietet der Danfoss Kugelhahn Typ JIP 240.10?

Der Kugelhahn zeichnet sich durch seine energiesparende Medienführung aus, die zu hohen kv-Werten führt und somit die Pumpenenergiekosten reduziert. Die Konstruktion mit einem vollverschweißten Gehäuse sorgt für eine lange Lebensdauer und optimale Dichtigkeit. Die Abdichtung erfolgt über alterungsbeständige und wartungsfreie PTFE- und Graphitpackungen, wodurch der Kugelhahn wartungsfrei ist. Die massive Kugel mit zylindrischem Durchgang ermöglicht einen volldurchgängigen Fluss.

Für welche Anwendungen ist der Kugelhahn geeignet?

Der Kugelhahn ist speziell für Fernwärme- und Fernkältenetze mit zirkulierendem Wasser oder glykolhaltigem Wasser mit bis zu 50 % Glykolanteil konzipiert. Er eignet sich für den Einsatz in Heizungs-, Kälte- und Fernwärmesystemen, insbesondere in geschlossenen Wasserkreisläufen.

Welche Materialien und Bauweise kommen beim Kugelhahn zum Einsatz?

Das Gehäuse und die Schweißenden bestehen aus Stahl (P 235 GH, ähnlich St. 37), die Kugel aus rostfreiem Stahl (X5CrNi 18-10, ähnlich 1.4301) und die Schaltwelle aus rostfreiem Stahl (X10CrNiS 18-9, ähnlich 1.4305). Die Sitzringe sind aus kohlegefülltem Polytetrafluorethylen (PTFE) gefertigt. Die Dichtungen an der Schaltwelle bestehen aus PTFE und Graphit, was eine hohe Beständigkeit und Dichtigkeit sicherstellt.

Wie ist der Kugelhahn konstruiert und bedient?

Der Kugelhahn verfügt über eine gerade Ausführung mit beidseitigen Flanschanschlüssen nach PN 40. Die Baulänge beträgt 180 mm bei einer Nennweite von DN 32. Die Betätigung erfolgt über einen Handhebel in L-Form. Die Konstruktion ist einteilig und vollverschweißt, was die Dichtigkeit und Stabilität erhöht.

Welche Prüfungen und Normen erfüllt der Kugelhahn?

Alle Danfoss Kugelhähne Typ JIP werden einer 100 % Endprüfung unterzogen, die Druck-, Funktions- und Dichtheitsprüfungen nach EN 12266-1 (P10, P11, P12) und EN 12266-2 (F20) umfasst. Zudem entsprechen sie der DGFL-Richtlinie 2014/68/EU Modul H1. Danfoss ist nach ISO 9001 sowie nach EN/ISO 14001 und EN/ISO 45001 zertifiziert.

Technische Daten

• Nennweite: DN 32
• Kvs-Wert: 160 m3/h
• Nenndruck: PN 40
• Maximale Mediumtemperatur: 180 °C
• Baulänge: 180 mm
• Anschlüsse: Flansch PN 40 beidseitig
• Betätigungsart: Handhebel L-Form
• Gehäusematerial: Stahl (P 235 GH)
• Kugelmaterial: Rostfreier Stahl (X5CrNi 18-10)
• Dichtungsmaterial: PTFE und Graphit

Der Danfoss Kugelhahn Typ JIP 240.10 bietet eine robuste und wartungsfreie Lösung für den Einsatz in Fernwärme- und Fernkältenetzen. Mit seinem vollverschweißten Gehäuse, der hohen Druckstufe PN 40 und dem Kvs-Wert von 160 m3/h stellt er eine effiziente Absperrarmatur für geschlossene Wasserkreisläufe dar. Die hochwertige Materialauswahl und die geprüfte Dichtigkeit sorgen für eine lange Lebensdauer und zuverlässigen Betrieb.

Produktspezifikation

• Hersteller-Artikelnummer: 065N1315
• Hersteller-Warengruppe: Komponenten (Fernwärme)
• Hersteller-Produktgruppe: Danfoss Fernwärme
• Hersteller-Modellnummer: JIP-FF, FB, Han
• Hersteller-Serie: Kugelhähne
• Ausführung: gerade
• Anschluss 1: Flansch
• Anschluss 2: Flansch
• Werkstoff des Gehäuses: Stahl
• Bedienung: Handrad
• Mit Thermometer: nein
• Mit Filter: nein
• Mit Dämmschale: nein
• Druckstufe Artikel: PN 40
• Mit Entleerungsventil: nein
• Druckstufe Flansch: PN 40
• Max. Druckunterschied bei 20 °C: 40
• Ventilwinkel: 0
• Gehäusekonstruktion: 1-teilig
• Volldurchgang: ja
• Mit Kupplungsanschluss 1: ja
• Mit Kupplungsanschluss 2: ja
• FM-Prüfung: nein
• UL-Prüfung: nein
• ULC-Qualitätskennzeichen: nein
• LPCB-Prüfung: nein
• Feuersicher: nein
• Material Spindel: rostfreier Stahl
• Mit Ablassmöglichkeit (Anschluss): nein
• Medizinisch sauber: nein
• Mediumtemperatur (Dauerbetrieb): 180
• Fettfrei: nein
• Mit Rückschlagklappe: nein
• Material Kugeldichtung: Polytetrafluorethylen (PTFE)
• Material Kugel: rostfreier Stahl
• Material primäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• Material sekundäre Spindeldichtung: Polytetrafluorethylen (PTFE)
• VdS-geprüft: nein
• KIWA-Prüfsiegel: nein
• Typenzulassung nach BBR/EKS: nein
